교량은 장기간 차량 하중을 반복적으로 받는 동시에 강우와 강설, 온도 변화, 동결과 융해, 제설제 등 다양한 외부 환경에 노출되는 구조물입니다. 특히 차량이 직접 통행하는 교량 상부는 아스팔트 포장 아래에 콘크리트 바닥판이 위치하고 있기 때문에 포장층을 통과한 수분과 각종 유해물질이 바닥판까지 침투하지 않도록 보호하는 것이 중요합니다. 이러한 역할을 담당하는 대표적인 보호 공정이 바로 교면방수입니다.

교면방수는 교량 바닥판과 상부 포장층 사이에 방수층을 형성하여 물과 염화물 등의 침투를 억제하고 콘크리트 구조물을 보호하는 기술입니다. 외부에서는 쉽게 확인하기 어려운 부분이지만 교량의 장기적인 내구성과 유지관리 측면에서는 매우 중요한 공정이라고 할 수 있습니다.

교량 포장은 일반적인 도로 포장과 마찬가지로 차량 통행과 기후 변화에 지속적으로 영향을 받습니다. 시간이 지나면서 포장 표면에 미세균열이나 접합부의 손상이 발생할 수 있으며 이러한 틈을 통해 빗물이나 제설제가 포장 내부로 유입될 가능성이 있습니다. 포장층 아래까지 이동한 수분이 콘크리트 바닥판에 반복적으로 접촉하면 장기적으로 구조물의 내구성에 좋지 않은 영향을 줄 수 있습니다.

특히 겨울철에는 제설 과정에서 사용되는 염화물 계열 물질이 수분과 함께 침투할 가능성이 있기 때문에 콘크리트 내부의 철근을 보호하는 측면에서도 교면방수의 역할이 중요합니다. 철근 주변까지 염화물과 수분이 지속적으로 침투하면 철근 부식 가능성이 높아지고, 부식이 진행될 경우 주변 콘크리트의 균열이나 박락 등으로 이어질 수 있습니다.

따라서 교면방수의 가장 기본적인 역할은 콘크리트 바닥판 상부에 연속적인 방수층을 형성하여 외부에서 유입되는 물의 이동 경로를 차단하는 것입니다. 방수층은 단순히 물을 막는 막이 아니라 콘크리트 바닥판을 외부 환경으로부터 보호하는 일종의 보호층이라고 이해할 수 있습니다.

교면방수에서 중요한 특성 가운데 하나는 방수층의 연속성입니다. 넓은 교면 대부분이 정상적으로 시공되어 있더라도 일부 구간에서 방수층이 끊어지거나 손상되어 있다면 그 부분을 통해 수분이 침투할 가능성이 있습니다. 따라서 교면방수는 평면부뿐만 아니라 방호벽 주변, 배수구, 신축이음 인접부, 구조물 모서리 등 세부적인 부분까지 연속적으로 형성되어야 합니다.

특히 배수구와 방호벽 주변은 물이 모이거나 이동하기 쉬운 곳이기 때문에 더욱 세심한 시공이 요구됩니다. 구조물이 꺾이는 부분이나 수평면과 수직면이 만나는 부분 역시 일반적인 평면부보다 작업이 어렵기 때문에 방수층의 누락이나 불균일이 발생하지 않도록 관리해야 합니다.

또 하나의 중요한 특성은 부착성입니다. 교면방수층은 콘크리트 바닥판 위에 단순히 얹혀 있는 것이 아니라 바닥판과 안정적으로 부착되어 있어야 합니다. 상부에는 다시 아스팔트 포장이 시공되기 때문에 방수층은 콘크리트와 포장 사이에서 안정적인 계면을 형성해야 합니다.

교량에서는 차량의 주행뿐만 아니라 가속과 제동에 의해 수직 및 수평 방향의 힘이 반복적으로 발생합니다. 이러한 하중은 포장층을 통해 방수층에도 전달될 수 있으므로 바닥판과 방수층의 접착 상태가 좋지 않으면 장기적으로 들뜸이나 박리 등의 문제가 발생할 가능성이 있습니다.

따라서 교면방수는 단순한 수밀성뿐만 아니라 바닥판과의 접착성, 상부 포장과의 적합성까지 함께 고려해야 합니다. 좋은 방수재를 선택하는 것도 중요하지만 실제 현장에서 콘크리트 바닥판과 충분히 부착될 수 있도록 시공하는 것이 더욱 중요합니다.

이를 위해서는 방수 시공 전 바탕면 처리가 매우 중요합니다. 콘크리트 표면에 먼지와 토사, 레이턴스, 기름, 양생제 또는 각종 이물질이 남아 있으면 방수재의 접착을 방해할 수 있습니다. 표면의 약한 부분이나 손상된 콘크리트가 존재하는 경우에도 방수층의 안정적인 부착이 어려울 수 있습니다.

따라서 교면방수 시공 전에는 콘크리트 바닥판의 상태를 충분히 확인하고 필요한 표면 정리와 청소를 실시해야 합니다. 균열이나 파손된 부분이 있다면 상태를 확인하여 필요한 보수를 먼저 실시한 후 방수공정을 진행하는 것이 바람직합니다.

바탕면의 수분 상태도 중요한 관리 요소입니다. 적용하는 방수재의 종류에 따라 요구되는 바탕 조건이 다를 수 있으므로 재료의 특성과 시방조건을 확인해야 합니다. 비가 내린 직후이거나 표면에 수분이 남아 있는 상태에서는 충분한 확인 없이 시공을 서두르지 않는 것이 중요합니다.

교면방수에는 현장 조건과 설계에 따라 여러 가지 공법이 적용될 수 있습니다. 대표적으로 도막식 교면방수, 시트계 방수, 침투형 또는 복합적인 방식 등이 있으며 각 공법은 재료의 특성과 시공 방법에 차이가 있습니다.

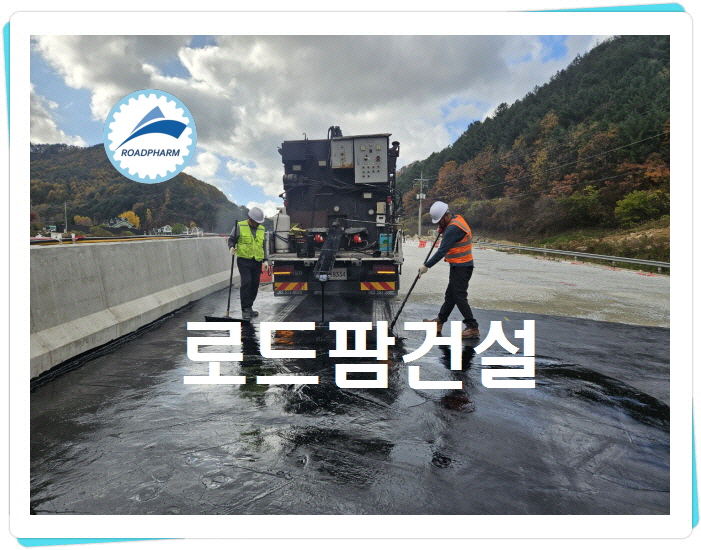

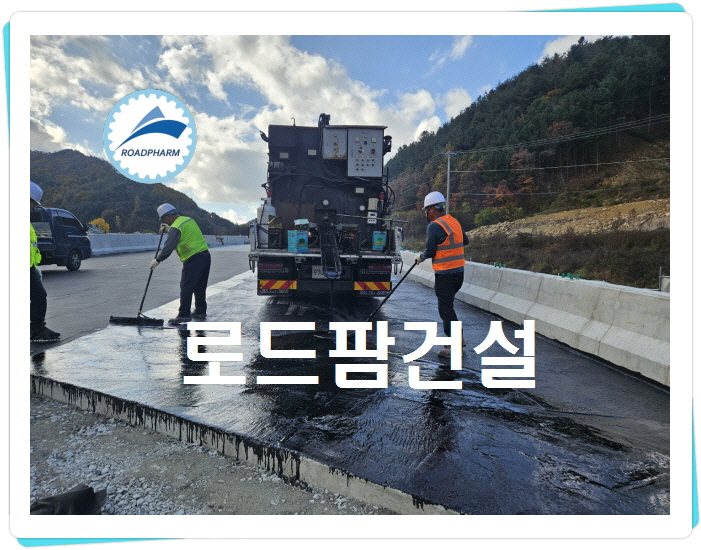

도막식 교면방수는 액상 또는 점성을 가진 방수재를 콘크리트 바닥판에 도포하여 연속적인 방수막을 형성하는 방식입니다. 구조물이 복잡한 부분에도 비교적 연속적으로 적용할 수 있지만 균일한 도막 두께와 도포량, 바탕면 상태 및 양생조건을 철저히 관리해야 합니다.

방수층이 지나치게 얇게 시공되면 필요한 방수 성능을 충분히 확보하기 어려울 수 있고, 반대로 특정 부분에 재료가 과도하게 집중되면 균일한 방수층을 형성하기 어려울 수 있습니다. 따라서 전체 교면에 일정하고 안정적인 방수층을 만드는 것이 중요합니다.

시트계 교면방수는 일정한 규격과 두께로 제조된 방수재를 바닥판에 부착하여 방수층을 만드는 방식입니다. 일정한 두께를 확보하기 유리하지만 시트의 연결부와 겹침부, 모서리, 배수구 주변 등 세부적인 접합부 관리가 중요합니다.

공법의 종류가 달라지더라도 교면방수의 기본 원리는 크게 다르지 않습니다. 콘크리트 바닥판으로 이동하는 수분을 차단하고, 바닥판과 방수층의 안정적인 접착을 확보하며, 상부 포장과 조화를 이루는 방수 시스템을 형성하는 것이 핵심입니다.

교면방수는 온도 변화에 대응할 수 있는 특성도 필요합니다. 교량은 여름철 높은 온도와 겨울철 낮은 온도에 반복적으로 노출됩니다. 하루 동안에도 온도 변화가 발생하기 때문에 콘크리트와 포장층은 지속적으로 미세한 팽창과 수축을 반복합니다.

방수층 역시 이러한 변화에 함께 대응해야 합니다. 지나치게 취성적인 방수층이나 접착 상태가 불안정한 방수층은 반복되는 온도 변화와 교통하중에 의해 성능이 저하될 가능성이 있습니다. 따라서 교량의 실제 사용환경을 고려하여 적절한 재료와 공법을 적용하는 것이 필요합니다.

상부 아스팔트 포장과의 관계 역시 교면방수에서 빼놓을 수 없는 부분입니다. 방수층이 완성된 이후에는 그 위에 아스팔트 혼합물을 포설하고 다짐하게 됩니다. 이 과정에서 방수층은 높은 온도와 포장장비의 하중을 견뎌야 하며 포장 과정에서 찢어지거나 밀리거나 손상되지 않아야 합니다.

방수 시공이 완료된 이후 불필요한 장비가 방수층 위를 이동하거나 자재가 직접 적치되면 완성된 방수층이 손상될 가능성이 있습니다. 따라서 교면방수 완료 후 상부 포장이 이루어질 때까지 방수층을 보호하는 것도 중요한 품질관리 과정입니다.

교면방수는 기상조건의 영향을 많이 받는 공정이기도 합니다. 기온과 습도, 바람, 강우 여부뿐만 아니라 실제 콘크리트 바닥판의 표면온도도 시공 품질에 영향을 줄 수 있습니다. 특히 여름철에는 교면의 표면온도가 크게 상승할 수 있으며 겨울철에는 낮은 온도로 인해 일부 재료의 작업성과 양생속도가 달라질 수 있습니다.

따라서 현장에서는 단순히 작업 일정을 기준으로 시공하기보다 재료가 요구하는 적용 조건과 실제 현장 환경을 함께 확인해야 합니다. 강우 가능성이 높은 날에는 방수층의 시공과 양생시간을 충분히 고려해야 하며, 비가 내린 이후에는 바탕면 상태를 확인한 후 작업 여부를 결정해야 합니다.

교면방수의 품질관리에서는 방수층 전체의 균일성과 함께 세부 부위의 상태를 꼼꼼하게 확인하는 것이 중요합니다. 미도포 구간이나 들뜸, 기포, 손상부가 없는지 살펴보고 배수구와 방호벽 주변, 신축이음 인접부 등 취약한 부분이 적절하게 처리되었는지를 확인해야 합니다.

특히 교면방수는 상부 포장이 완료되면 직접 확인하기 어려운 공정입니다. 따라서 포장 전에 방수층의 상태를 충분히 점검하고 문제가 발견된 부분은 필요한 보수를 실시한 후 다음 공정을 진행하는 것이 중요합니다.

기존 교량의 보수공사에서도 교면방수는 중요한 역할을 합니다. 노후 포장을 철거하면 기존 방수층의 손상이나 콘크리트 바닥판의 균열, 박락, 오염 등을 확인할 수 있습니다. 이러한 상태를 충분히 조사한 뒤 필요한 보수와 바탕면 처리를 실시하고 새로운 방수층을 적용해야 합니다.

특히 부분보수를 실시하는 경우에는 기존 방수층과 새롭게 시공하는 방수층의 연결부 관리가 중요합니다. 새로 시공한 부분의 성능이 아무리 우수하더라도 기존 방수층과의 경계가 불안정하면 수분 침투 경로가 만들어질 수 있기 때문입니다.

교면방수의 효과를 장기간 유지하기 위해서는 배수시설 관리도 함께 이루어져야 합니다. 교면에 유입된 물을 신속하게 배출하면 포장층과 방수층에 가해지는 수분 부담을 줄일 수 있습니다. 반대로 배수구가 막히거나 특정 부분에 물이 지속적으로 고이면 방수 시스템에도 좋지 않은 영향을 줄 수 있습니다.

결국 교면방수와 배수는 별개의 개념이라기보다 교량 상부에 유입되는 수분을 효과적으로 관리하기 위한 상호 보완적인 요소라고 볼 수 있습니다.

교면방수의 중요한 역할 가운데 하나는 교량 바닥판의 장기적인 내구성을 확보하는 것입니다. 물과 염화물의 침투를 줄이면 콘크리트 내부 철근이 열악한 환경에 노출되는 가능성을 낮출 수 있으며, 결과적으로 콘크리트의 균열과 박락 등 장기적인 열화 위험을 줄이는 데 도움이 됩니다.

이러한 측면에서 교면방수는 이미 발생한 손상을 복구하는 사후 보수공정보다는 구조물의 손상을 예방하고 내구성을 유지하기 위한 예방적 보호기술의 성격이 강합니다. 초기 시공 단계에서 안정적인 방수층을 형성하면 향후 교량 유지관리 측면에서도 유리할 수 있습니다.

그러나 교면방수의 품질은 방수재의 성능만으로 결정되지 않습니다. 우수한 방수재를 사용하더라도 바탕면 처리가 부족하거나 시공조건을 지키지 않으면 충분한 성능을 기대하기 어렵습니다. 반대로 현장에 적합한 재료를 선정하고 바탕면부터 후속 포장까지 체계적으로 관리하면 방수층의 안정성과 장기적인 성능을 높일 수 있습니다.

따라서 교면방수에서는 재료·바탕면·시공환경·도포 또는 부착 상태·세부부 처리·양생·상부 포장과의 연계를 하나의 시스템으로 관리하는 것이 중요합니다.

실제 현장에서는 교량마다 구조와 상태, 교통조건, 포장방식, 작업환경이 서로 다릅니다. 신설 교량과 기존 교량의 보수현장이 같을 수 없으며, 같은 공법을 적용하더라도 계절과 바닥판 상태에 따라 시공조건은 달라질 수 있습니다. 따라서 특정 공법을 일률적으로 적용하기보다는 현장 조건을 충분히 검토하고 적합한 방수 시스템과 시공방법을 선정하는 것이 필요합니다.

교면방수는 완공된 이후 외부에서 쉽게 보이지 않는 공정이지만 교량의 장기적인 성능을 뒷받침하는 중요한 기초공정입니다. 콘크리트 바닥판을 수분과 유해물질로부터 보호하고 포장층과 바닥판 사이에서 안정적인 보호층을 형성함으로써 교량의 내구성 확보와 유지관리에 중요한 역할을 담당합니다.

결국 교면방수의 핵심은 단순히 방수재를 바르는 데 있는 것이 아니라 물이 침투할 수 있는 경로를 효과적으로 차단하고, 바닥판과 안정적으로 부착된 연속적인 방수층을 형성하며, 상부 포장과 조화를 이루는 하나의 보호 시스템을 완성하는 것이라고 할 수 있습니다.

이를 위해서는 시공 전 콘크리트 바닥판의 상태를 정확하게 확인하고, 충분한 바탕면 처리와 청소를 실시하며, 현장에 적합한 방수공법을 적용해야 합니다. 또한 방수층의 균일성과 연속성을 확보하고 배수구, 방호벽, 신축이음 주변과 같은 취약부를 세밀하게 처리한 후 상부 포장 과정에서 방수층이 손상되지 않도록 관리해야 합니다.

이처럼 교면방수는 교량의 포장 아래에서 눈에 잘 드러나지 않지만 구조물의 내구성을 유지하는 데 중요한 역할을 수행합니다. 교량의 사용기간이 길어질수록 초기 방수 품질과 지속적인 유지관리의 중요성은 더욱 커질 수밖에 없습니다.

따라서 교면방수는 단순한 부수 공정이 아니라 교량 바닥판의 장기적인 보호와 안정적인 유지관리를 위해 반드시 체계적으로 검토해야 하는 핵심 공정으로 이해할 필요가 있습니다. 적절한 공법 선정과 정확한 시공, 철저한 품질관리가 함께 이루어질 때 교면방수 본래의 기능을 안정적으로 유지할 수 있으며, 이는 궁극적으로 교량 구조물의 장기적인 내구성과 안전한 사용환경을 확보하는 데 중요한 기반이 됩니다. #교면방수 #로드팜건설
