교량은 차량의 반복적인 통행 하중과 진동을 지속적으로 받는 동시에 강우, 적설, 온도 변화, 제설제 등 다양한 외부 환경에 노출되는 구조물입니다. 특히 교량의 상부 바닥판은 포장층 바로 아래에 위치하기 때문에 수분이나 염화물계 물질이 내부로 침투하지 않도록 적절한 보호 체계를 갖추는 것이 중요합니다.

이러한 관점에서 교량방수는 단순히 물이 스며드는 것을 막는 작업이라기보다 콘크리트 바닥판과 포장층 사이에 안정적인 방수층을 형성하여 교량 구조물을 장기간 보호하는 중요한 공정이라고 할 수 있습니다.

교량방수의 기본적인 역할은 포장층을 통과하거나 균열 및 접합부 등을 통해 유입될 가능성이 있는 수분이 콘크리트 바닥판으로 직접 침투하는 것을 줄이는 것입니다. 교량 상부는 일반적인 콘크리트 구조물과 달리 차량 통행과 기후 변화가 반복되는 환경에 놓여 있습니다. 따라서 방수층 역시 단순한 차수 성능뿐만 아니라 바닥판과의 부착성, 포장층과의 일체성, 온도 변화에 대한 대응성, 시공 후 안정성 등을 종합적으로 고려해야 합니다.

특히 교량 바닥판은 우수뿐만 아니라 겨울철 제설 과정에서 발생하는 염화물 성분을 포함한 수분에 노출될 가능성이 있습니다. 이러한 물질이 콘크리트 내부로 지속적으로 침투하면 장기적으로 구조물의 내구성에 불리한 영향을 줄 수 있기 때문에 교량방수는 바닥판을 외부 환경으로부터 보호하는 일종의 보호층 역할을 담당합니다.

교량방수에서 가장 먼저 고려해야 할 요소는 바탕면의 상태입니다. 아무리 성능이 우수한 방수재를 사용하더라도 콘크리트 표면에 먼지, 레이턴스, 이물질, 유분 등이 남아 있거나 표면 상태가 불균일하면 충분한 부착 성능을 확보하기 어렵습니다.

따라서 실제 교량방수 시공에서는 방수재를 도포하거나 설치하는 과정만큼 바탕면을 적절하게 정리하는 과정이 중요합니다. 콘크리트 표면 상태를 확인하고 취약한 부분이나 요철, 균열 등을 검토한 후 방수공법의 특성에 맞는 상태로 바탕면을 조성해야 합니다.

바탕면의 함수 상태 역시 중요한 시공 조건입니다. 방수재의 종류와 제품 특성에 따라 요구되는 바탕면 조건이 다르므로 현장에서는 해당 자재의 시공기준과 설계조건을 함께 확인해야 합니다. 표면 상태를 충분히 검토하지 않고 시공하면 방수층의 들뜸이나 접착력 저하 등 품질 문제로 이어질 가능성이 있으므로 사전 확인이 필요합니다.

교량방수의 또 다른 핵심은 방수재와 바닥판 사이의 안정적인 부착입니다. 방수층은 교량 바닥판 위에 형성되고 그 위에 다시 아스팔트 포장층이 시공되는 구조이므로 각 층이 안정적으로 연결되어야 합니다.

방수층이 부분적으로 들뜨거나 불균일하게 형성되면 이후 포장 과정에서 손상을 받을 가능성이 커질 수 있습니다. 따라서 방수재 자체의 물성뿐만 아니라 프라이머의 적정 도포, 방수재의 균일한 시공, 접합부 처리, 시공환경 관리 등 전체 공정을 종합적으로 관리해야 합니다.

교량방수 공법은 현장의 조건과 설계에 따라 다양한 방식이 적용될 수 있습니다. 대표적으로 도막식 방수와 시트식 방수가 있으며 적용 재료와 시공 방식에 따라 다시 세부적으로 구분됩니다.

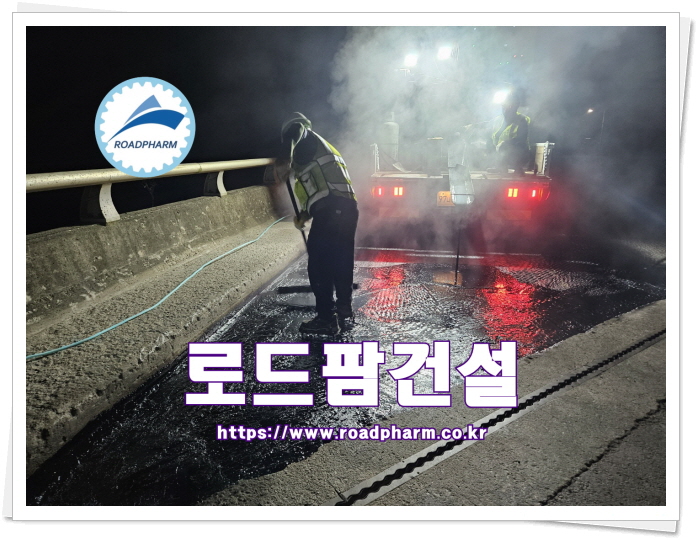

도막식 교량방수는 액상 또는 가열된 방수재 등을 바닥판에 일정하게 도포하여 연속적인 방수층을 형성하는 방식입니다. 복잡한 형상의 바닥판이나 세부 구간에도 연속적인 방수층을 형성할 수 있다는 특징이 있으며, 시공 과정에서는 도포량과 두께, 재료의 온도 및 경화 상태, 바탕면과의 접착 상태 등을 세밀하게 관리하는 것이 중요합니다.

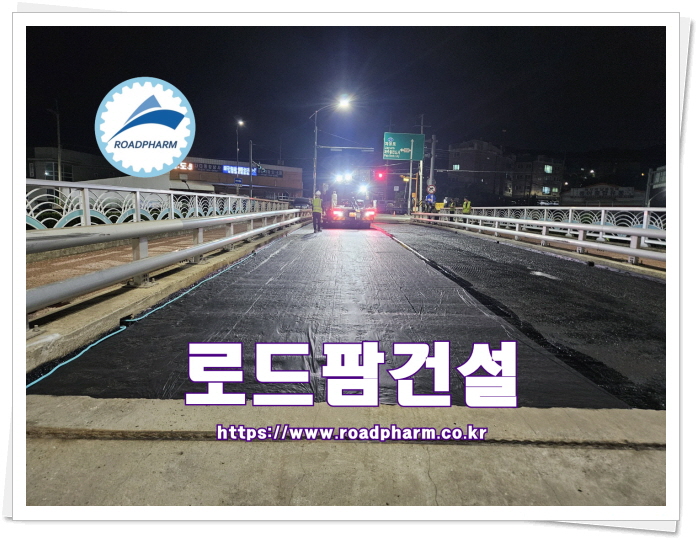

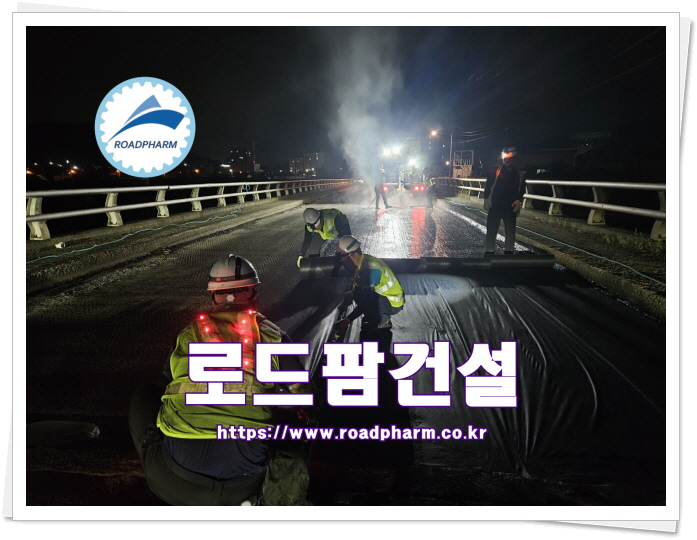

시트식 교량방수는 일정한 규격으로 제작된 방수시트를 바닥판에 부착하여 방수층을 형성하는 방식입니다. 일정한 방수층 두께를 확보하기에 유리하지만 시트와 시트가 연결되는 겹침부나 단부 등의 처리가 전체 방수 성능에 영향을 줄 수 있으므로 세부적인 시공관리가 중요합니다.

어떤 방식이 절대적으로 우수하다고 단정하기보다는 교량의 구조, 바닥판 상태, 포장 형식, 현장 여건, 설계기준 및 유지관리 조건 등을 종합적으로 검토하여 적합한 교량방수 공법을 선정하는 것이 바람직합니다.

교량방수에서 특히 중요한 부분은 연속성입니다. 방수층은 넓은 면적이 대부분 정상적으로 시공되었더라도 일부 취약구간에서 방수층이 끊기거나 손상되면 그 부분을 통해 수분이 침투할 가능성이 있습니다.

따라서 배수구 주변, 방호벽 및 연석 인접부, 신축이음 주변, 단부, 기존 구조물과 접하는 부분 등은 일반 평면부보다 더욱 세심하게 확인할 필요가 있습니다. 이러한 구간은 형상이 복잡하거나 작업 공간이 제한되는 경우가 있어 시공자의 경험과 현장 대응 능력이 품질에 영향을 줄 수 있습니다.

교량방수는 포장공사와의 연계도 중요합니다. 방수층이 정상적으로 시공되더라도 후속 공정에서 장비 이동이나 포장 작업으로 방수층이 손상되면 본래의 방수 기능을 충분히 유지하기 어렵습니다.

따라서 방수 시공 완료 후에는 방수층의 상태를 확인하고 후속 포장공정이 진행되는 동안 불필요한 손상이 발생하지 않도록 관리해야 합니다. 방수층과 포장층은 각각 독립적인 공정처럼 보이지만 실제로는 서로 밀접하게 연결되어 있기 때문에 교량방수 시공 단계부터 후속 포장공정까지 고려한 품질관리가 필요합니다.

온도와 기상 조건도 교량방수 품질에 영향을 주는 중요한 요소입니다. 교량 상부는 외기에 직접 노출되어 있어 계절과 시간대에 따라 바닥판 표면온도가 크게 달라질 수 있습니다. 특히 여름철에는 높은 표면온도, 겨울철에는 낮은 온도와 결빙 가능성, 우천기에는 습도와 수분의 영향을 고려해야 합니다.

따라서 현장에서는 단순히 공사 일정에 맞춰 시공하기보다 사용되는 방수재가 요구하는 시공 가능 온도와 바탕면 조건을 확인하여 작업하는 것이 중요합니다. 교량방수의 성능은 재료의 품질만으로 결정되는 것이 아니라 재료와 현장 조건, 시공기술이 함께 맞아야 안정적으로 확보될 수 있기 때문입니다.

교량방수의 중요한 목적 가운데 하나는 콘크리트 바닥판의 내구성을 확보하는 것입니다. 수분 침투를 억제하고 염화물 등 외부 열화요인의 영향을 줄이면 콘크리트와 내부 철근을 보호하는 데 도움이 됩니다. 이는 결과적으로 교량 상부구조의 장기적인 유지관리 측면에서도 중요한 의미를 갖습니다.

또한 교량방수는 포장층 하부에서 직접 눈에 보이지 않는 공정이라는 특성이 있습니다. 완공 후에는 아스팔트 포장에 가려져 방수층의 상태를 직접 확인하기 어렵기 때문에 시공 단계에서 품질을 확보하는 것이 무엇보다 중요합니다.

이 때문에 현장에서는 바탕면 정리부터 프라이머 시공, 방수재 도포 또는 부착, 세부구간 보강, 방수층 상태 확인, 후속 포장 전 보호까지 각 과정이 유기적으로 관리되어야 합니다.

로드팜건설은 실제 교량방수 및 교면방수 현장에서 바닥판의 상태와 현장 조건을 먼저 확인하고, 설계 및 적용 공법에 따라 시공 과정을 관리하는 것을 중요하게 보고 있습니다. 특히 방수층의 부착 상태와 연속성, 취약구간의 세부 처리, 포장 전 방수층 보호 등 실제 현장에서 품질을 좌우할 수 있는 부분을 세심하게 관리하고 있습니다.

교량방수는 완공된 이후 외부에서 쉽게 확인할 수 있는 공정은 아니지만 교량의 장기적인 내구성과 유지관리 측면에서는 매우 중요한 기초 공정입니다. 좋은 방수재를 선정하는 것과 함께 정확한 바탕처리와 적정한 시공조건을 확보하고, 세부구간까지 연속적인 방수층을 형성하는 것이 중요합니다.

결국 안정적인 교량방수는 적절한 바탕처리, 방수재 선정, 균일한 방수층 형성, 충분한 부착성 확보, 취약구간의 세부 처리, 기상조건 관리, 후속 포장공정과의 연계가 함께 이루어질 때 완성됩니다.

교량은 장기간 사용되는 사회기반시설인 만큼 초기 시공 단계에서부터 바닥판을 안정적으로 보호할 수 있는 방수체계를 갖추는 것이 필요합니다. 교량방수와 교면방수의 역할을 단순한 누수 방지에 한정하기보다 콘크리트 바닥판을 보호하고 교량의 내구성을 유지하기 위한 중요한 보호공정으로 이해하는 것이 바람직합니다.

로드팜건설은 교량방수 현장의 구조적 특성과 바닥판 상태를 고려하여 기본적인 시공원칙을 충실하게 적용하고, 방수층의 연속성과 부착성 및 세부구간의 시공 품질을 중요하게 관리하고 있습니다.

교량방수는 보이지 않는 곳에서 교량을 보호하는 공정입니다. 눈에 보이는 포장층의 품질뿐만 아니라 그 아래에서 수분과 외부 열화요인의 침투를 억제하는 방수층이 제대로 형성되어야 교량 바닥판을 보다 안정적으로 보호할 수 있습니다.

따라서 교량의 신설공사뿐만 아니라 포장 보수나 바닥판 유지보수 과정에서도 현장 상태를 정확하게 파악하고 이에 적합한 교량방수 공법과 시공방법을 적용하는 것이 중요합니다. 이러한 기본적인 품질관리의 축적이 교량의 장기적인 성능과 내구성을 확보하는 기반이 됩니다. #교량방수
