교량을 오래도록 안전하게 사용하기 위해서는 눈에 보이는 구조체의 강도뿐만 아니라 외부 환경으로부터 상판을 보호하는 세부 기술까지 함께 살펴볼 필요가 있습니다. 특히 차량이 직접 통행하는 교량 상판은 비와 눈, 온도 변화, 반복적인 차량하중, 제설제와 같은 다양한 환경에 지속적으로 노출되기 때문에 시간이 지날수록 수분과 유해물질의 침투를 어떻게 관리하느냐가 중요한 과제가 됩니다. 오늘은 이러한 교량 상판의 내구성을 이야기할 때 빼놓을 수 없는 교면방수를 중심으로 방수 기술의 기본 개념부터 적용 방향과 시공, 품질관리, 유지관리까지 폭넓게 알아보겠습니다.

교면방수는 말 그대로 교량의 상판에 적용되는 방수체계이지만, 단순하게 물을 차단하는 마감공정으로만 이해해서는 실제 역할을 충분히 설명하기 어렵습니다. 교량 상판의 콘크리트가 빗물이나 제설제에 포함된 염화물 등의 외부 유해환경에 직접 노출되는 것을 줄이고, 포장층과 구조체 사이에서 수분의 이동을 적절하게 제어하며, 장기간에 걸쳐 상판의 내구성을 유지할 수 있도록 돕는 보호기술이라는 점에서 의미가 큽니다. 다시 말해 교면방수는 교량 상판 위에 하나의 방수막을 설치하는 작업이면서 동시에 구조물의 장기적인 성능을 고려하는 내구성 확보 기술이라고 볼 수 있습니다.

교량은 일반적인 건축물과 달리 사용환경이 매우 복합적입니다. 상판에는 차량이 반복적으로 통행하면서 지속적인 동하중이 발생하고, 계절에 따라 온도 변화가 반복됩니다. 여름철에는 아스팔트 포장과 상판의 온도가 크게 상승할 수 있고 겨울철에는 낮은 온도와 동결·융해의 영향을 받을 수 있습니다. 여기에 집중호우와 적설, 제설작업, 각종 오염물질 등이 더해지면서 교량 상판은 장기간 여러 환경적 요인을 동시에 견뎌야 합니다.

이러한 환경에서 수분은 단순한 물리적 요소 이상의 의미를 가집니다. 콘크리트는 견고한 재료이지만 내부에 공극과 모세관 구조가 존재하기 때문에 완전히 차단된 재료라고 볼 수 없습니다. 상판에 미세한 균열이나 표면 결함이 발생하면 수분이 구조체 내부로 이동할 가능성이 더욱 커질 수 있습니다. 특히 겨울철 제설제 사용이 많은 교량에서는 수분과 함께 염화물이 콘크리트 내부로 침투할 가능성까지 고려해야 합니다.

염화물이 콘크리트 내부를 통해 철근 주변까지 이동하면 철근의 부식 가능성이 커질 수 있으며, 철근 부식이 장기간 진행될 경우 콘크리트의 균열과 박리, 단면 손상 등으로 연결될 수 있습니다. 따라서 교량 상판을 외부 수분과 유해물질로부터 보호하는 것은 단순히 누수를 방지하기 위한 목적만이 아니라 철근콘크리트 구조물의 내구성을 확보하기 위한 중요한 관리방법이 됩니다. 이런 관점에서 교면방수는 상판 콘크리트를 보호하는 중요한 1차 방어체계라고 할 수 있습니다.

교면방수를 제대로 이해하기 위해서는 방수재의 종류보다 먼저 방수층이 놓이는 상판의 상태를 살펴보는 것이 중요합니다. 방수층은 콘크리트 표면에 직접 형성되기 때문에 바탕면의 상태가 좋지 않으면 아무리 우수한 방수재를 사용하더라도 기대하는 성능을 확보하기 어렵습니다. 표면에 먼지나 레이턴스, 이물질, 약한 콘크리트층 등이 남아 있으면 방수재와 상판 사이의 접착력이 떨어질 수 있으며, 기존 포장재나 오염물질이 충분히 제거되지 않은 상태에서도 비슷한 문제가 발생할 수 있습니다.

따라서 교량 상판에 방수공사를 실시할 때는 방수재를 도포하는 과정만큼이나 사전 바탕면 처리가 중요합니다. 콘크리트 표면을 충분히 확인하고 불량부를 제거하거나 보수하며, 필요한 표면처리를 실시하여 방수층이 안정적으로 부착될 수 있는 조건을 만들어야 합니다. 특히 기존 교량의 재포장이나 방수층 교체공사에서는 상판을 노출시킨 이후 실제 상태를 면밀하게 확인하는 과정이 더욱 중요합니다.

신설 교량의 경우에도 상판 콘크리트가 완성되었다고 해서 곧바로 방수공정을 진행하는 것만을 우선해서는 안 됩니다. 콘크리트 표면의 품질과 평탄성, 수분 상태, 표면의 약한 층이나 이물질 여부 등을 확인한 뒤 방수공정에 적합한 상태를 확보해야 합니다. 공정의 속도보다 방수층의 장기적인 성능을 확보할 수 있는 조건을 갖추는 것이 더욱 중요합니다.

기존 교량에서는 더욱 다양한 변수가 나타날 수 있습니다. 포장 철거 후 상판을 확인하면 균열이나 표면 박리, 국부적인 손상, 단차, 오염, 기존 방수층 잔재 등 여러 문제가 발견될 수 있습니다. 이러한 상태를 충분히 검토하지 않고 새로운 방수층을 설치하면 초기에는 외관상 문제가 없어 보이더라도 시간이 지나면서 접착 불량이나 방수층 손상으로 이어질 가능성이 있습니다.

특히 균열이 있는 상판은 균열의 폭이나 깊이, 분포, 진행 여부 등을 고려하여 적절하게 처리해야 합니다. 방수층은 구조체의 균열을 근본적으로 보수하는 구조보강재가 아니므로 구조적인 문제와 방수 문제를 동일한 것으로 판단해서는 안 됩니다. 필요한 구조적 보수와 표면 보수를 먼저 실시하고, 그 이후 방수층이 안정적으로 기능할 수 있는 상태를 만들어주는 것이 합리적인 순서입니다.

교량 상판에 적용되는 방수기술은 다양한 형태로 발전해 왔으며 현장에서는 대표적으로 도막식, 시트식, 침투식 등의 방식이 활용됩니다. 각각의 공법은 재료의 구성과 방수층을 형성하는 방법이 다르기 때문에 단순히 어느 방식이 더 우수하다고 평가하기보다는 교량의 조건과 요구성능에 맞는지를 검토해야 합니다. 방수재의 물성뿐만 아니라 시공성, 바탕면 적응성, 접착성, 변형 대응성, 포장과의 조화, 현장 기후조건 등을 종합적으로 판단하는 것이 중요합니다.

도막식 교면방수는 액상 또는 반액상 형태의 방수재를 상판 표면에 도포하여 연속적인 방수막을 형성하는 방식입니다. 재료의 특성에 따라 탄성이나 접착성, 변형 추종성을 확보할 수 있으며 복잡한 형상에 대응하기가 비교적 용이한 특징이 있습니다. 하지만 도막식이라고 해서 자동으로 균일한 품질이 확보되는 것은 아닙니다. 목표하는 도막 두께를 적절하게 형성하고 재료의 혼합과 도포를 정확하게 관리하며, 바탕면과 경화조건까지 함께 관리해야 안정적인 성능을 기대할 수 있습니다.

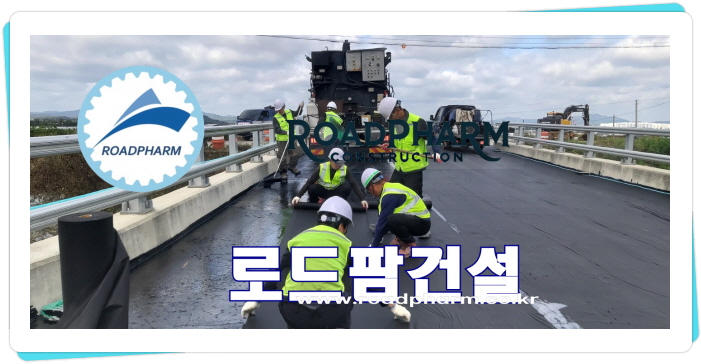

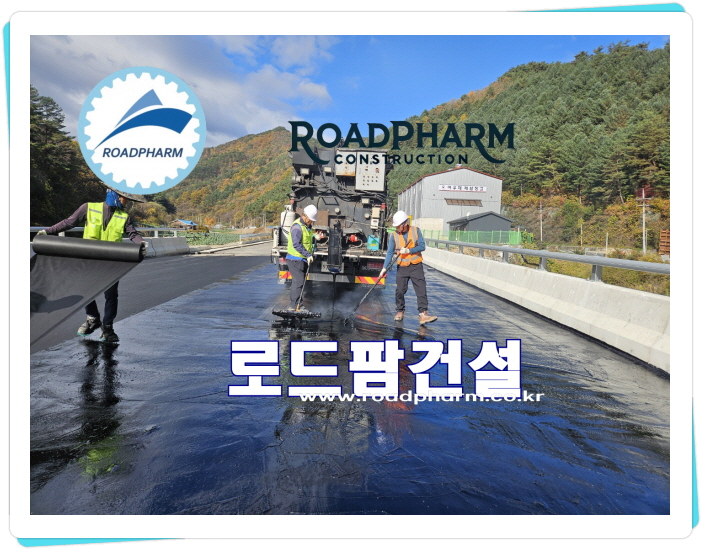

시트식 교면방수는 일정한 두께로 제조된 방수시트를 현장에 설치하여 방수층을 형성하는 방식입니다. 공장에서 생산되는 시트를 활용하기 때문에 일정한 두께의 방수층을 확보하는 데 유리할 수 있으며, 현장에서는 시트의 설치와 접합부 관리가 중요한 요소가 됩니다. 특히 시트와 시트가 연결되는 부분, 모서리와 단부, 배수구 주변, 신축이음과 연결되는 부분 등에서는 방수층이 끊어지지 않도록 세심한 시공이 필요합니다.

침투식 방수는 콘크리트 표면 또는 내부로 재료가 침투하여 콘크리트의 수분 이동을 억제하거나 표면의 보호성능을 높이는 방식으로 적용됩니다. 일반적인 도막식이나 시트식처럼 두꺼운 연속막을 형성하는 방식과는 작동원리가 다르므로 공법을 평가할 때 단순한 방수층 두께만으로 판단하기보다는 재료의 작용원리와 상판의 상태, 적용 목적을 함께 살펴보는 것이 적절합니다.

최근의 교면방수 기술에서는 단순한 차수성능보다 전체 방수시스템의 장기적인 안정성이 더욱 중요하게 다뤄지고 있습니다. 교량은 지속적으로 움직이고 변형하는 구조물이기 때문에 방수층 역시 상판과 포장층 사이에서 발생하는 미세한 변화를 적절하게 견딜 수 있어야 합니다. 차량하중의 반복, 온도 변화, 재료 간 열팽창 차이, 구조체의 미세한 움직임 등을 고려하면 방수층의 접착성과 변형 대응능력은 매우 중요한 품질요소가 됩니다.

특히 방수층의 접착력은 교면방수의 장기 성능과 밀접한 관계가 있습니다. 방수층과 콘크리트 상판 사이의 접착이 충분하지 않으면 반복적인 차량하중이나 온도 변화에 따라 들뜸이나 박리 등이 발생할 수 있습니다. 이러한 현상은 초기에는 외부에서 쉽게 확인되지 않을 수도 있지만 방수층의 연속성을 약화시키고 상부 포장층의 안정성에도 영향을 줄 수 있습니다.

방수층과 포장층의 관계도 빼놓을 수 없습니다. 교량 상판의 방수는 방수층 하나만으로 독립적인 기능을 수행하는 것이 아니라 그 위에 형성되는 포장층과 함께 하나의 보호체계를 구성합니다. 포장공정에서 발생하는 열과 장비의 이동, 반복적인 작업하중 등이 방수층에 영향을 줄 수 있으며 방수층의 표면 특성과 접착 상태 역시 포장층의 장기적인 거동에 영향을 미칠 수 있습니다.

따라서 방수공정과 포장공정을 서로 분리하여 생각하기보다는 하나의 연속적인 시공체계로 관리할 필요가 있습니다. 방수층을 완성한 후 포장공정이 진행되는 과정에서 불필요한 장비 이동이나 방수층의 노출을 줄이고, 방수층이 손상되지 않은 상태에서 후속공정이 이루어질 수 있도록 작업순서를 합리적으로 계획해야 합니다.

교량 상판의 배수체계 역시 방수와 함께 검토해야 합니다. 방수는 물이 구조체로 침투하는 것을 억제하는 역할을 하지만, 교량 위로 유입된 물을 신속하게 배출하는 것은 배수시설의 역할입니다. 아무리 좋은 방수층을 적용하더라도 포장 하부에 물이 장기간 머무르는 환경이 지속된다면 구조물의 장기적인 내구성 관리에는 불리할 수 있습니다. 따라서 방수와 배수는 서로 다른 기술이면서도 실제 현장에서는 하나의 내구성 관리체계로 연결해서 바라볼 필요가 있습니다.

특히 배수구 주변은 교면방수에서 매우 세심하게 관리해야 하는 부위입니다. 넓고 평탄한 상판 일반부와 달리 배수구 주변은 형상이 복잡하고 여러 재료와 접하는 부분이 많아 방수층의 연속성을 확보하기가 쉽지 않습니다. 연석부와 단부, 신축이음부, 포장 접속부 등도 마찬가지입니다. 실제 방수 성능은 넓은 일반부보다 이러한 취약부의 시공품질에 의해 크게 영향을 받을 수 있기 때문에 세부적인 마감과 연결부 처리가 중요합니다.

교면방수 공법을 선정할 때는 단순히 제품의 성능표만 비교하는 것도 충분하지 않습니다. 실제 현장에서 해당 공법을 안정적으로 구현할 수 있는지까지 함께 살펴봐야 합니다. 교량의 위치와 교통량, 상판의 구조와 상태, 예상되는 환경조건, 포장 방식, 공사기간, 작업공간, 교통통제 여건 등을 종합적으로 검토하여 적용성을 판단해야 합니다.

예를 들어 공사기간이 매우 제한적인 현장이라면 재료의 경화시간이나 후속공정 가능 시점이 중요한 선정요소가 될 수 있습니다. 반대로 기존 상판의 상태가 복잡한 현장에서는 바탕면 적응성과 세부부위 처리의 용이성이 더욱 중요할 수 있습니다. 따라서 방수공법은 제품의 장점만 보는 것이 아니라 현장 전체의 조건과 연결하여 판단해야 합니다.

교면방수에서 시공품질을 결정하는 핵심은 결국 현장관리입니다. 재료가 현장에 반입되는 단계부터 보관조건을 확인하고, 시공 전에 바탕면의 상태를 점검하며, 실제 작업 중에는 혼합과 도포, 두께와 균일성, 접합부와 취약부 처리 등을 지속적으로 관리해야 합니다. 공정이 끝난 후에도 방수층의 손상 여부를 확인하고 필요한 품질검사를 실시한 다음 포장 등 후속공정으로 넘어가는 것이 바람직합니다.

특히 방수재의 종류에 따라 요구되는 시공조건이 다를 수 있기 때문에 현장에서는 제품의 일반적인 특성만으로 판단하기보다 해당 재료에 요구되는 시공환경을 준수해야 합니다. 온도와 습도, 바탕면의 건조상태, 경화시간, 재료의 혼합 및 사용시간 등을 적절하게 관리해야 하며, 강우 직후나 상판에 과도한 수분이 존재하는 경우에는 시공조건을 충분히 확인한 뒤 작업을 진행하는 것이 안전합니다.

방수층의 두께 역시 중요한 관리항목입니다. 지나치게 얇게 형성되면 설계 또는 요구되는 성능을 충분히 확보하기 어려울 수 있고, 반대로 필요 이상으로 두껍게 형성된다고 해서 항상 성능이 비례하여 향상되는 것은 아닙니다. 재료의 특성과 요구성능에 맞는 적정한 시공두께를 균일하게 확보하고, 국부적인 편차가 발생하지 않도록 관리하는 것이 중요합니다.

교면방수에서 눈에 보이는 외관만으로 품질을 판단하는 것은 한계가 있습니다. 표면이 매끄럽고 깨끗하게 마감되었다고 하더라도 내부적인 접착상태나 국부적인 두께 차이, 미세한 결함이 존재할 가능성이 있기 때문입니다. 따라서 공법과 현장조건에 적합한 품질확인 방법을 활용하고 필요한 시험과 측정을 통해 시공상태를 객관적으로 확인하는 것이 중요합니다.

또한 시공 과정에서 발생하는 작은 손상을 가볍게 생각해서는 안 됩니다. 방수층은 포장 아래에 위치하기 때문에 포장이 완료된 후에는 손상부를 직접 확인하거나 보수하기가 어려워질 수 있습니다. 따라서 포장 전에 방수층 전체의 상태를 점검하고, 장비 이동이나 자재 운반 과정에서 발생한 손상까지 확인한 후 필요한 조치를 취하는 것이 합리적입니다.

기존 교량의 유지관리에서는 재포장공사가 교면방수 상태를 함께 점검할 수 있는 중요한 기회가 될 수 있습니다. 포장에 균열이나 변형이 발생했다고 해서 반드시 포장 자체만의 문제라고 단정해서는 안 되며, 포장 아래 방수층과 상판, 배수상태 등을 함께 살펴볼 필요가 있습니다. 특히 반복적으로 동일한 부위에서 손상이 발생한다면 단순한 표면 보수보다 하부 구조와 방수체계까지 원인을 확대하여 검토하는 것이 바람직합니다.

이러한 예방적 관리방식은 장기적으로 교량 유지관리의 효율성을 높이는 데 도움이 됩니다. 작은 이상을 조기에 발견하고 필요한 보수를 적절한 시기에 실시하면 대규모 손상으로 확대될 가능성을 줄일 수 있습니다. 교면방수 역시 시공이 완료된 이후 방치하는 것이 아니라 포장과 상판의 상태를 지속적으로 관찰하면서 방수체계가 제 기능을 유지하고 있는지 확인하는 것이 중요합니다.

최근 교량 유지관리에서는 초기 시공비뿐만 아니라 생애주기비용을 고려하는 방향이 더욱 중요해지고 있습니다. 방수공법을 선정할 때 당장의 공사비만 낮추는 것보다 시공 안정성, 내구성, 유지관리 편의성, 재보수 가능성, 교통통제에 따른 비용과 사회적 영향까지 함께 고려하는 것이 합리적입니다. 처음에는 저렴한 방식처럼 보이더라도 조기에 손상이 발생하여 반복적인 보수가 필요하다면 장기적으로 더 큰 비용을 부담할 수 있기 때문입니다.

교량은 한번 설치하면 수십 년 이상 장기간 사용되는 사회기반시설이므로 짧은 공사기간이나 초기 비용만으로 모든 판단을 내리기 어렵습니다. 장기간 안정적인 성능을 유지할 수 있는 방수체계를 구축하고, 이후 유지관리까지 고려하여 공법을 선택하는 것이 보다 합리적인 방향입니다. 이런 측면에서 교면방수는 단순한 부대공사라기보다 교량의 내구수명을 관리하기 위한 중요한 투자로 볼 수 있습니다.

앞으로의 교량 상판 방수기술은 재료 성능의 향상과 함께 시공품질을 얼마나 안정적으로 확보할 수 있는지가 더욱 중요한 경쟁요소가 될 것으로 보입니다. 고성능 방수재의 개발뿐만 아니라 현장에서의 품질 편차를 줄이는 시공관리, 공정의 표준화, 정밀한 품질검사, 장기 내구성에 대한 검증 등이 함께 발전해야 실제 성능 향상으로 이어질 수 있습니다.

기후환경의 변화도 앞으로 교면방수를 바라보는 중요한 요소가 될 수 있습니다. 집중호우와 폭염, 급격한 기온 변화와 한파 등 다양한 환경조건이 반복되면서 교량 상판이 받는 부담도 달라질 수 있습니다. 이에 따라 방수기술 역시 단순한 차수성능을 넘어 다양한 온도와 습윤환경, 반복적인 하중조건에서 안정적으로 기능할 수 있는 방향으로 발전할 필요가 있습니다.

또한 디지털 기반의 시설물 유지관리 기술이 확대되면서 교량의 상태정보를 장기간 축적하고 이를 유지관리 의사결정에 활용하는 방식도 더욱 중요해질 것으로 예상됩니다. 방수층 자체를 항상 직접 확인하기는 어렵지만 포장상태와 누수 여부, 균열 발생, 배수상태, 상판 손상 등을 종합적으로 관찰하면 방수체계의 이상을 조기에 판단하는 데 도움이 될 수 있습니다.

결국 교면방수의 적용 방향은 특정한 재료 하나를 선택하는 문제로 끝나지 않습니다. 교량의 구조적 특성을 파악하고 상판의 현재 상태를 정확하게 조사한 다음 현장에 적합한 방수방식을 선정하고, 바탕면을 철저하게 준비하며, 방수층을 연속적이고 균일하게 형성하고, 취약부를 세심하게 처리하고, 배수와 포장공정까지 유기적으로 연결하여 관리하는 종합적인 접근이 필요합니다.

교량 상판에 적용되는 방수기술은 외관상으로는 비교적 단순한 공정처럼 보일 수 있지만 실제로는 여러 조건이 동시에 맞아야 원하는 성능을 확보할 수 있습니다. 방수재의 품질, 상판의 상태, 시공환경, 작업자의 숙련도, 장비와 공정관리, 취약부 처리, 후속공정의 보호조치 등이 서로 맞물려야 합니다. 어느 하나의 요소만 우수하다고 해서 전체 시스템의 장기 성능이 자동으로 확보되는 것은 아닙니다.

그래서 좋은 교면방수는 ‘무엇을 사용했는가’만큼이나 ‘어떻게 적용했는가’가 중요합니다. 동일한 방수재라도 현장 바탕면의 준비상태와 시공조건, 도포 또는 설치방법, 품질관리 수준에 따라 결과가 달라질 수 있습니다. 반대로 현장의 특성을 정확히 파악하고 적합한 공법과 시공조건을 적용한다면 방수층의 장기적인 안정성을 높이는 데 유리할 수 있습니다.

교량 상판 방수를 바라볼 때 가장 중요한 관점은 단기적인 공사완료가 아니라 장기적인 성능 유지입니다. 방수층이 완성되는 순간이 공사의 끝처럼 보이지만 실제로는 그때부터 차량하중과 기후환경을 견디면서 성능을 유지해야 하기 때문에 장기적인 관리의 출발점이라고 보는 것이 더욱 적절합니다. 시공단계에서 작은 결함을 줄이고, 포장과 배수체계를 함께 관리하며, 정기적인 점검과 예방적 보수를 이어가는 것이 교량의 안정적인 사용에 도움이 됩니다.

결국 교면방수는 교량 상판을 외부 환경으로부터 보호하고 구조물의 내구성을 높이기 위한 중요한 기술입니다. 단순히 물을 막는 기능만을 생각하기보다 수분과 염화물의 침투를 억제하고 상판 콘크리트의 열화를 늦추며 포장 하부의 환경을 안정적으로 관리하는 종합적인 보호체계로 이해할 필요가 있습니다. 여기에 적절한 배수와 포장, 균열관리, 시공품질, 유지관리까지 더해질 때 교량 상판의 장기적인 성능을 보다 안정적으로 유지할 수 있습니다.

오늘은 교면방수를 중심으로 교량 상판에 적용되는 방수기술의 기본적인 의미와 적용 방향을 살펴보았습니다. 방수공법의 종류를 아는 것도 중요하지만 그보다 더 중요한 것은 각 공법이 어떤 환경에서 적합하며 실제 현장에서 어떤 부분을 주의해야 하는지를 이해하는 것입니다. 교량마다 조건이 다르기 때문에 획일적인 판단보다는 구조와 환경, 상판 상태, 포장 및 배수조건을 함께 살펴보는 종합적인 접근이 필요합니다.

교량의 내구성은 어느 한 가지 공정만으로 완성되는 것이 아니라 수많은 세부적인 관리가 오랜 시간 축적되면서 만들어집니다. 그 가운데 교면방수는 눈에 잘 드러나지 않지만 상판을 보호하는 중요한 역할을 담당하고 있습니다. 처음 시공할 때부터 바탕면과 재료, 접착, 두께, 취약부, 후속공정까지 꼼꼼하게 관리하고, 완공 이후에도 상태를 지속적으로 확인한다면 불필요한 손상을 예방하고 보다 합리적인 유지관리에도 도움이 될 수 있습니다.

오늘도 소중한 시간을 내어 긴 글을 읽어주셔서 감사드립니다. 전문적인 교량 기술은 처음 접하면 어렵고 복잡하게 느껴질 수 있지만, 각각의 공정이 왜 필요한지 기본 원리부터 하나씩 이해해 나가면 현장에서 이루어지는 다양한 작업의 의미를 훨씬 쉽게 파악할 수 있습니다. 이번 글이 교면방수와 교량 상판 방수기술을 이해하는 데 유용한 참고가 되었기를 바랍니다.

앞으로도 교면방수와 교량방수에 관한 이야기를 단순히 기술용어를 나열하는 방식보다는 실제 시공과 유지관리에서 중요한 부분을 중심으로 알기 쉽게 풀어보겠습니다. 공법의 특징뿐만 아니라 현장에서 발생할 수 있는 문제와 품질관리의 핵심, 장기적인 유지관리 관점까지 함께 살펴보면서 보다 현실적이고 전문적인 정보를 꾸준히 정리해드리겠습니다.

건설 분야는 작은 차이가 오랜 시간이 지난 뒤 큰 결과의 차이로 나타나는 경우가 많습니다. 특히 교량과 같은 사회기반시설은 한 번 시공한 뒤 장기간 사용되는 만큼 처음부터 기본에 충실한 설계와 시공, 그리고 지속적인 관리가 무엇보다 중요합니다. 교면방수 역시 바로 그런 기본 중 하나이며, 보이지 않는 부분을 얼마나 세심하게 관리하느냐가 교량의 장기적인 성능을 좌우할 수 있습니다. 감사합니다.
