교면방수는 교량의 상부 구조물인 교면(deck)에 방수층을 형성하여 수분, 염화물, 화학물질 등의 침투를 차단하고, 교량의 내구성을 유지하며 구조적 안정성을 확보하는 필수적인 기술이다. 교면은 교량 구조물 중에서 가장 직접적인 환경적 영향을 받는 부위로, 차량 하중과 기후 변화로 인해 지속적인 물리적 충격과 마모가 발생하며, 이러한 요인들이 시간이 지남에 따라 균열을 유발하고 철근 부식을 촉진할 수 있다. 특히, 겨울철 제설제(염화칼슘, 염화나트륨 등)의 사용으로 인해 콘크리트 내부로 염화물 이온이 침투하면 철근 부식이 가속화되고, 강우 및 지하수 침투로 인해 구조물 내부로 물이 스며들 경우, 장기적으로 콘크리트 박리(剝離) 현상이 발생할 가능성이 높아진다. 교면방수는 이러한 손상을 예방하고, 유지보수 비용을 절감하며, 장기적인 구조적 안정성을 유지하는 데 핵심적인 역할을 한다.

교면방수는 단순히 물의 침투를 차단하는 역할을 넘어, 교량의 구조적 강도를 유지하고, 교면의 기능성을 극대화하는 데 중요한 영향을 미친다. 방수층이 형성되지 않은 교량은 기온 변화에 따른 열팽창과 수축의 반복적인 작용으로 인해 표면 균열이 확대될 가능성이 높으며, 이는 철근 부식과 결합하여 포장의 수명을 단축시키는 요인이 된다. 또한, 방수층이 없는 상태에서 차량 하중이 지속적으로 작용할 경우, 표면 마모와 함께 내부 구조물의 손상이 가속화될 수 있다. 교면방수를 통해 이러한 문제를 미연에 방지하고, 구조물의 유지보수를 보다 효과적으로 수행할 수 있다.

교면방수의 필요성은 도로 포장 기술과 교량 유지관리 시스템이 발전하면서 더욱 강조되고 있다. 도로의 포장 수명과 주행성을 유지하기 위해서는 방수층이 필수적이며, 이를 통해 구조물의 장기적인 사용성을 보장할 수 있다. 특히, 교면방수가 적용되지 않은 교량의 경우, 누수로 인해 하부 구조물의 수분 함량이 증가하고, 이로 인해 교각이나 교량 받침부의 손상이 발생할 가능성이 높아진다. 방수층이 형성된 교면은 외부 환경으로부터 교량을 보호하는 동시에 차량 주행 중 발생할 수 있는 충격을 흡수하고, 도로 표면의 균열 진행을 늦추는 역할을 수행한다.

교면방수의 공법은 크게 도막형 방수, 시트형 방수, 복합 방수로 나뉜다. 도막형 방수는 액상 형태의 방수재를 교면에 도포하여 방수층을 형성하는 방식으로, 방수재가 콘크리트 표면과 강하게 결합하여 높은 접착력을 제공하며, 균열과 공극을 메우는 효과가 있다. 주로 사용되는 방수재로는 폴리우레탄, 에폭시, 폴리머 개질 아스팔트 등이 있으며, 이들은 각각의 물성에 따라 특정한 환경과 조건에서 최적의 성능을 발휘할 수 있도록 설계된다. 폴리우레탄 방수재는 신축성이 뛰어나고, 온도 변화에 적응력이 높아 반복적인 수축·팽창이 발생하는 환경에서도 균열을 방지하는 효과가 있으며, 에폭시 방수재는 강한 내마모성과 내화학성을 제공하여, 교면이 지속적으로 차량 하중과 마찰에 노출되는 환경에서 우수한 내구성을 확보할 수 있도록 돕는다. 폴리머 개질 아스팔트 방수재는 고온 및 저온 안정성이 뛰어나며, 방수 성능뿐만 아니라 표면 보호 효과도 제공할 수 있어 교면방수에서 자주 사용된다.

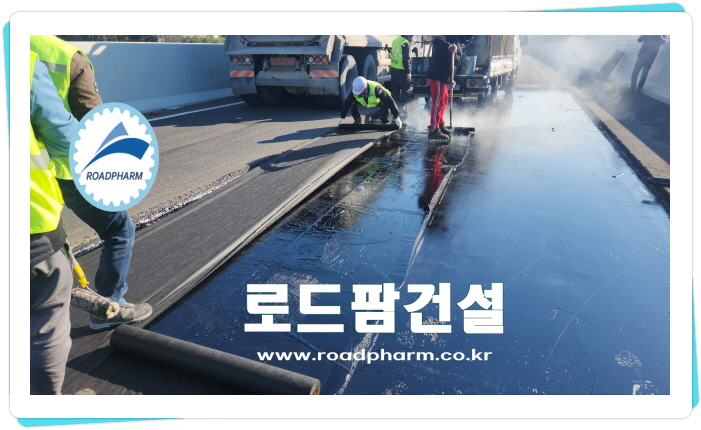

시트형 방수는 일정한 두께의 방수 시트를 교면에 부착하여 방수층을 형성하는 방식으로, 일반적으로 열 접착 방식이나 접착제를 사용하여 시트를 부착한다. 시트형 방수는 균일한 두께와 내구성을 제공할 수 있어, 특정 환경에서는 도막형 방수보다 장점이 있으며, 특히 일정한 방수 성능이 요구되는 대형 교량에서 많이 사용된다. 시트형 방수의 경우, 설치 과정에서 접착력이 충분하지 않으면 방수층이 들뜨거나 손상될 가능성이 있기 때문에, 철저한 시공 관리가 필요하다.

복합 방수는 도막형 방수와 시트형 방수를 조합하여 방수 성능을 극대화하는 방식으로, 도막형 방수의 균열 흡수 능력과 시트형 방수의 물리적 보호 기능을 결합하여 방수층의 내구성을 극대화할 수 있다. 복합 방수는 단일 공법보다 시공 과정이 복잡하지만, 방수 성능이 뛰어나고 유지보수 주기를 길게 설정할 수 있어, 장기적인 유지관리 비용을 절감하는 데 효과적이다.

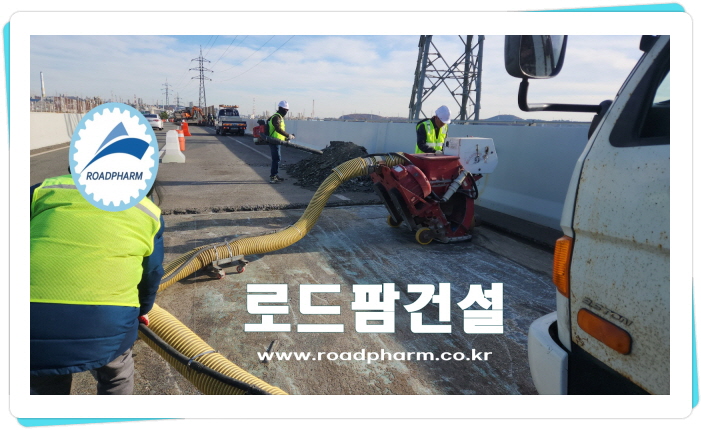

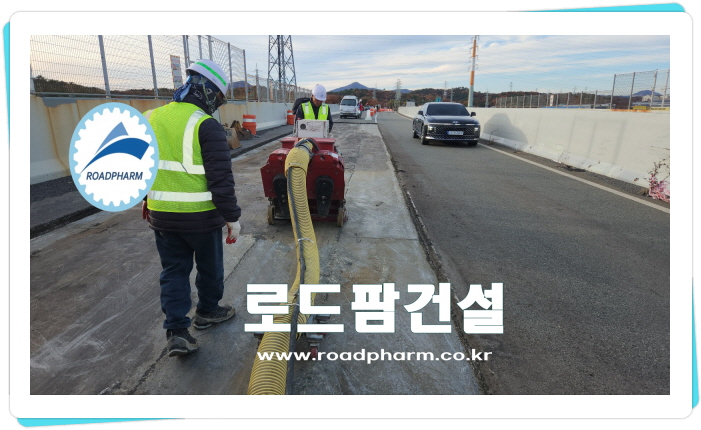

교면방수의 시공 과정은 철저한 품질 관리와 정밀한 공정 수행이 필수적이다. 일반적으로 교면방수 시공은 표면 준비, 프라이머 도포, 방수층 형성, 보호층 설치, 품질 검사 및 유지보수 관리 등의 단계로 진행되며, 각 과정이 방수층의 성능과 내구성에 직접적인 영향을 미치므로 신중한 접근이 필요하다. 표면 준비 과정에서는 콘크리트 표면을 청소하고, 불순물을 제거하여 방수층이 부착될 수 있도록 한다. 고압수 세척, 샌드블라스팅, 그라인딩 등의 방법을 사용하여 표면을 정리하며, 균열이 존재하는 경우 에폭시 주입법이나 실링 작업을 통해 보수한다. 프라이머 도포 과정에서는 방수재와 콘크리트 표면 사이의 접착력을 높이는 역할을 하는 기초층을 형성하며, 방수층이 보다 견고하게 부착될 수 있도록 한다.

방수층 형성 단계에서는 선택된 방수 공법에 따라 도막형 방수재를 도포하거나, 시트형 방수재를 부착하는 작업이 이루어진다. 도포 방식은 롤러, 스프레이, 브러시 등을 사용하여 균일하게 적용하며, 경화 시간이 충분히 확보되어야 한다. 보호층 설치 과정에서는 방수층을 외부 충격과 마모로부터 보호하기 위해 아스팔트 콘크리트 또는 보호 시트를 추가하는 작업이 이루어진다. 품질 검사 단계에서는 방수층의 두께, 접착력, 균열 유무 등을 확인하며, 비파괴 시험(ndt), 누수 테스트, 열화상 검사를 통해 방수층의 완전성을 평가한다.

정기적인 유지보수 관리는 교면방수의 효과를 장기적으로 유지하는 데 필수적인 과정으로, 정기적인 시각적 검사와 부분 보수를 통해 방수층의 성능을 지속적으로 유지할 수 있다. 방수층이 손상된 경우, 즉각적인 보수 작업을 수행하여 추가적인 손상을 예방하고, 도로의 주행성을 유지하는 것이 중요하다. 교면방수는 도로와 교량 유지보수의 핵심적인 요소이며, 정확한 시공과 지속적인 관리가 이루어질 경우 교량의 수명을 연장하고, 유지보수 비용을 절감할 수 있다. 앞으로도 지속적인 연구와 발전을 통해 더욱 효과적이고 경제적인 방수 기술이 개발될 것이며, 이를 통해 교량의 장기적인 성능과 안정성이 보장될 것이다.
