교량은 차량 통행에 따른 반복적인 하중과 외부 환경의 영향을 지속적으로 받는 도로 구조물입니다. 특히 교량 상부의 콘크리트 바닥판은 빗물과 눈, 제설제 등 다양한 외부 요인에 노출되기 때문에 적절한 방수 처리가 필요합니다. 이러한 교량 구조물의 내구성을 확보하고 유지관리 부담을 줄이기 위해 적용하는 중요한 공정이 바로 교면방수입니다.

교면방수는 교량 바닥판과 아스팔트 포장층 사이에 방수층을 형성하여 수분이 콘크리트 내부로 침투하는 것을 방지하는 기술입니다. 교량방수의 핵심적인 역할은 철근 부식과 콘크리트 열화를 예방하고 교량의 장기적인 사용 성능을 유지하는 데 있습니다.

교면방수의 기본 개념과 주요 역할

교면방수는 단순히 물의 침투를 차단하는 작업을 넘어 교량 바닥판을 보호하고 포장층과의 안정적인 결합을 확보하는 데 중요한 역할을 합니다.

교량 상부에 방수층이 제대로 형성되지 않으면 빗물이나 제설제에 포함된 염화물 등이 콘크리트 내부로 침투할 수 있습니다. 이러한 현상이 장기간 반복되면 철근 부식과 콘크리트 균열 및 박리 등의 손상이 발생할 가능성이 높아집니다.

따라서 교면방수 시공에서는 방수층의 수밀성뿐만 아니라 바닥판과의 부착력, 균열에 대한 대응 능력, 포장 시공 과정에서의 내열성 및 내구성 등을 종합적으로 고려해야 합니다.

교면방수의 주요 공법과 적용 특성

교면방수 공법은 사용 재료와 시공 방식에 따라 도막식 방수, 시트식 방수, 복합식 방수 등으로 구분할 수 있습니다.

도막식 교면방수는 콘크리트 바닥판에 방수재를 도포하여 연속적인 방수층을 형성하는 방식입니다. 교량의 구조적인 형상과 현장 조건에 따라 적용할 수 있으며, 이음매를 최소화한 방수층 형성이 가능한 특징이 있습니다.

시트식 교면방수는 일정한 두께로 제작된 방수시트를 바닥판에 부착하는 방식으로, 방수층 두께를 비교적 균일하게 확보할 수 있습니다. 다만 시트의 겹침부와 접합부에 대한 세심한 시공 관리가 필요합니다.

복합식 교면방수는 서로 다른 방수재나 시공 방식을 조합하여 방수 성능과 현장 적용성을 확보하는 공법입니다. 각 공법은 장단점이 다르므로 교량의 구조적 특성과 설계 조건에 적합한 방식을 선정하는 것이 중요합니다.

교면방수 시공 순서와 주요 요령

교면방수의 시공 품질을 확보하기 위해서는 무엇보다 콘크리트 바닥판의 표면 상태를 철저하게 관리해야 합니다.

시공 전에는 바닥판에 남아 있는 먼지, 레이턴스, 유분 및 이물질 등을 제거하고 균열이나 표면 결함이 있는 부분을 확인하여 필요한 보수 작업을 진행해야 합니다. 바닥면에 수분이 과도하게 남아 있으면 방수재의 부착 성능이 저하될 수 있으므로 재료별 시공 기준에 맞는 건조 상태를 확보해야 합니다.

바탕면 정리가 완료되면 적용 공법에 따라 프라이머를 도포하고 방수층을 형성합니다. 이 과정에서는 방수재의 도포량과 두께, 시공 온도, 재료의 경화 조건 등을 준수하는 것이 중요합니다.

특히 교량의 배수구 주변과 연석 접합부, 구조물 연결부 등은 누수에 취약할 수 있으므로 방수층이 끊어지지 않도록 세심하게 시공해야 합니다.

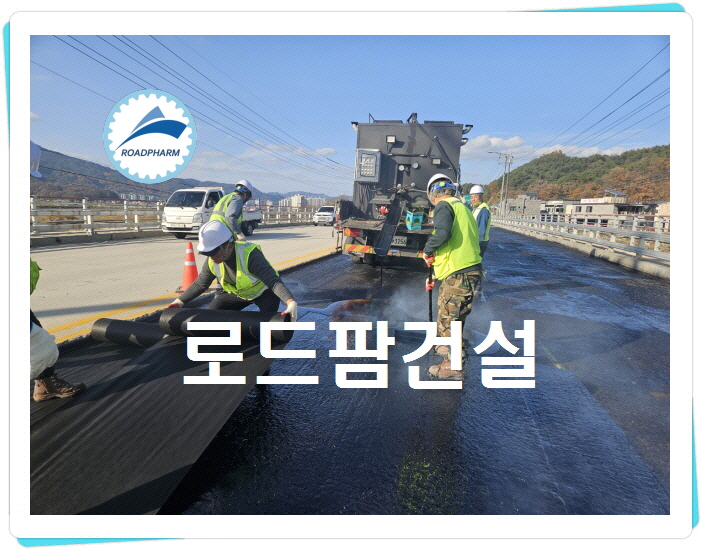

방수층 시공이 완료된 이후에는 충분한 양생 및 품질 확인 과정을 거쳐 아스팔트 포장 공정을 진행해야 합니다. 포장 과정에서 발생하는 열과 장비 하중으로 방수층이 손상되지 않도록 관리하는 것도 중요한 시공 요령입니다.

교면방수의 품질 관리와 내구성 확보

교면방수는 시공 당시의 방수 성능뿐만 아니라 장기간 안정적으로 기능을 유지할 수 있는지가 중요합니다.

이를 위해서는 설계 기준에 적합한 방수재 선정과 정확한 시공 절차, 현장 환경에 따른 품질 관리가 함께 이루어져야 합니다. 특히 방수층의 부착 상태와 시공 두께, 연속성 등을 확인하고 현장 여건에 따라 필요한 품질시험을 실시하는 것이 바람직합니다.

또한 교면방수는 상부 아스팔트 포장층과 밀접한 관계가 있으므로 방수층과 포장층 사이의 접착 성능을 확보하는 것도 중요합니다. 방수층의 부착력이 부족하면 포장층의 밀림이나 들뜸 등으로 이어질 수 있어 시공 단계부터 체계적인 관리가 필요합니다.

교면방수 시공의 중요성

교면방수는 교량의 구조적 안정성과 장기적인 내구성 확보에 기여하는 필수적인 방수 공정입니다. 적절한 방수 공법을 선정하고 현장 조건에 맞는 시공 요령을 준수하면 콘크리트 바닥판의 수분 침투를 줄이고 교량의 유지관리 효율을 높이는 데 도움이 됩니다.

결국 교면방수의 품질은 방수재의 성능뿐만 아니라 바탕면 처리, 방수층 형성, 포장층과의 접착 및 시공 후 품질 관리에 의해 결정됩니다. 따라서 교량방수 시공에서는 각 공정의 특성을 충분히 이해하고 설계 기준과 시공 조건을 충실히 준수하는 것이 중요합니다.
