지하차도신축이음이 중요한 이유, 설계부터 지하차도조인트 시공까지 정리
- 2025-12-29 11:22:48
요즘처럼 계절 변화가 뚜렷하고 국지성 집중호우와 한파·폭염이 반복되는 환경에서는 도로 구조물의 세부 요소 하나하나가 전체 안전성과 직결됩니다. 그중에서도 지하차도는 차량 통행이 밀집되고 배수·환기·구조 안정성이 동시에 요구되는 시설로, 작은 결함이 곧바로 안전 문제로 이어질 수 있는 공간입니다. 이러한 지하차도에서 상대적으로 눈에 잘 띄지 않지만 기능적으로 매우 중요한 요소가 바로 지하차도신축이음입니다. 단순한 마감이나 보조 자재로 인식되기 쉽지만, 실제로는 구조물의 수명과 주행 안전, 유지관리 비용을 좌우하는 핵심 기술 요소라고 할 수 있습니다.
지하차도신축이음은 콘크리트 구조체가 온도 변화, 건조 수축, 교통 하중에 의해 발생시키는 미세한 변형을 흡수하고 완충하는 역할을 수행합니다. 지하차도는 지상 교량과 달리 외부 환경의 영향을 동시에 받으면서도 내부에 수분과 열이 정체되기 쉬워, 구조물의 미세 변형이 반복적으로 누적되는 특성을 갖고 있습니다. 이러한 변형을 적절히 흡수하지 못하면 균열이 확장되고, 균열을 통해 유입된 수분이 철근 부식과 콘크리트 박리를 유발해 구조적 성능 저하로 이어지게 됩니다. 따라서 지하차도신축이음은 단순히 틈을 메우는 개념이 아니라, 구조물의 거동을 제어하고 장기적인 안정성을 확보하기 위한 필수적인 설계 요소로 이해하셔야 합니다.
특히 주행면에 설치되는 지하차도조인트는 차량 하중을 직접적으로 받는 위치에 놓이기 때문에 더욱 높은 성능과 내구성이 요구됩니다. 지하차도조인트는 반복적인 차량 충격과 제동 하중, 타이어 마찰, 진동에 지속적으로 노출되며, 동시에 방수 성능과 평탄성을 유지해야 합니다. 만약 지하차도조인트의 설계나 시공이 미흡할 경우, 주행 시 충격음 발생, 차량 흔들림, 포장 단차 형성 등으로 운전자 불편을 초래할 뿐만 아니라, 장기적으로는 포장 파손과 구조체 손상으로 이어질 수 있습니다. 이러한 문제는 단기간에 해결되지 않고 유지보수 비용을 지속적으로 증가시키는 원인이 되므로, 초기 단계부터 신중한 접근이 필요합니다.
지하차도신축이음의 설계 단계에서는 먼저 구조물의 길이, 형식, 시공 구간의 온도 범위, 예상 교통량과 하중 조건을 종합적으로 검토해야 합니다. 단순히 표준 도면을 적용하는 방식이 아니라, 해당 지하차도의 실제 사용 환경과 조건을 반영한 맞춤형 설계가 이루어져야 합니다. 특히 신축량 산정은 매우 중요한데, 과소 산정 시에는 변형을 충분히 흡수하지 못해 균열과 박리가 발생하고, 과대 산정 시에는 불필요하게 큰 조인트 폭으로 인해 주행성이 저하될 수 있습니다. 따라서 구조 해석 결과와 현장 조건을 바탕으로 합리적인 신축량을 설정하는 것이 지하차도신축이음 설계의 출발점이라고 할 수 있습니다.
자재 선택 역시 설계 단계에서 간과할 수 없는 부분입니다. 지하차도신축이음 및 지하차도조인트에 사용되는 재료는 탄성 회복력, 내구성, 방수 성능, 내마모성, 시공성까지 종합적으로 고려되어야 합니다. 최근에는 탄성 봉함재와 복합형 조인트 시스템이 많이 적용되고 있는데, 이는 반복 변형에 대한 추종성이 우수하고 주행면의 평탄성을 안정적으로 유지할 수 있기 때문입니다. 다만 아무리 우수한 재료라 하더라도 현장 조건과 맞지 않으면 기대한 성능을 발휘하기 어렵기 때문에, 재료 특성과 시공 환경을 함께 검토하는 과정이 필수적입니다.
시공 단계에 들어서면 지하차도조인트의 품질은 거의 현장 관리 수준에 의해 결정된다고 해도 과언이 아닙니다. 먼저 기존 콘크리트 절단과 면 정리는 신축이음 성능의 기초가 됩니다. 절단면이 불균일하거나 오염물이 남아 있을 경우, 접착 불량과 조기 탈락의 원인이 됩니다. 이후 프라이머 도포, 충전재 설치, 표면 마감까지의 모든 공정은 정해진 순서와 양생 시간을 철저히 준수해야 하며, 특히 주행면에 설치되는 지하차도조인트는 미세한 높이 차이도 허용되지 않기 때문에 정밀한 레벨 관리가 요구됩니다.
지하차도신축이음 시공에서 자주 발생하는 문제 중 하나는 공기 단축을 이유로 양생 시간을 충분히 확보하지 않는 경우입니다. 이는 초기에는 문제가 없어 보일 수 있으나, 일정 기간이 지나면 충전재의 탄성 저하와 박리 현상으로 이어져 재시공이 불가피해집니다. 결과적으로 초기 공사비를 절감하려다 유지관리 비용이 더 크게 증가하는 악순환을 초래하게 됩니다. 따라서 지하차도신축이음과 지하차도조인트 시공은 단기적인 효율보다 장기적인 성능과 유지관리 관점에서 접근하는 것이 바람직합니다.
유지관리 측면에서도 지하차도신축이음은 지속적인 관심이 필요한 요소입니다. 주행 중 발생하는 소음 변화, 표면 균열, 국부적인 침하나 단차는 초기 이상 신호일 수 있으며, 이를 조기에 발견해 보수하면 구조적 손상을 최소화할 수 있습니다. 특히 지하차도는 물과 습기에 취약한 구조이므로, 신축이음 부위의 방수 성능 저하 여부를 정기적으로 점검하는 것이 중요합니다. 이러한 체계적인 유지관리는 지하차도조인트의 수명을 연장하고, 지하차도 전체의 안전성을 안정적으로 유지하는 데 큰 역할을 합니다.

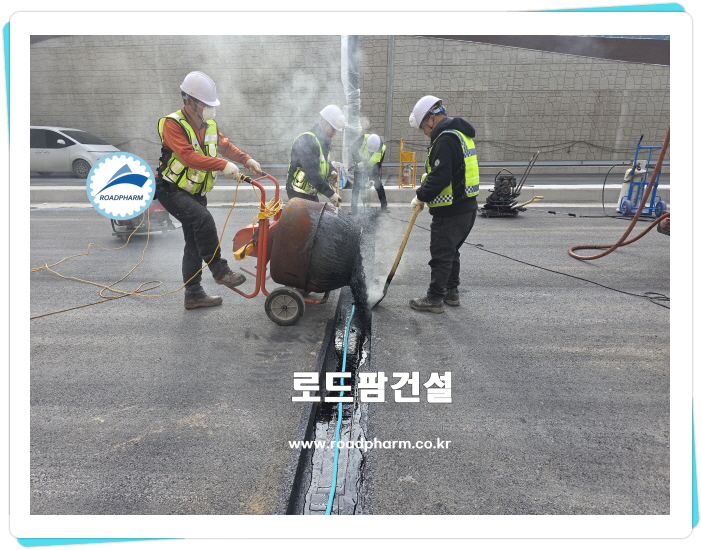

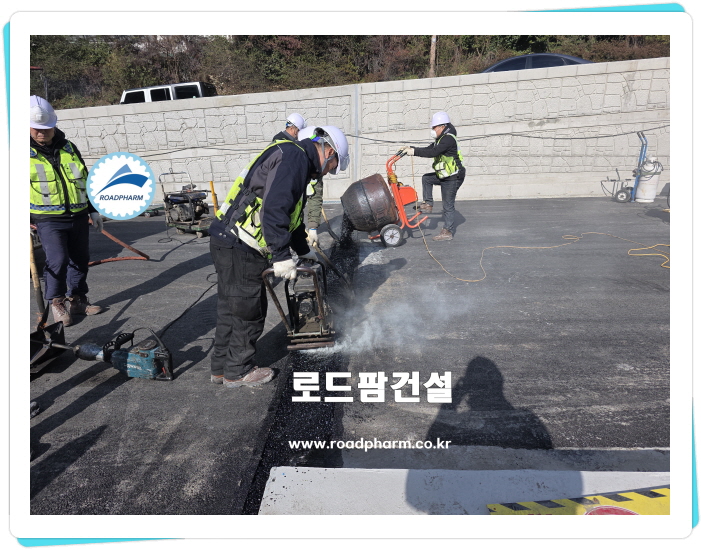

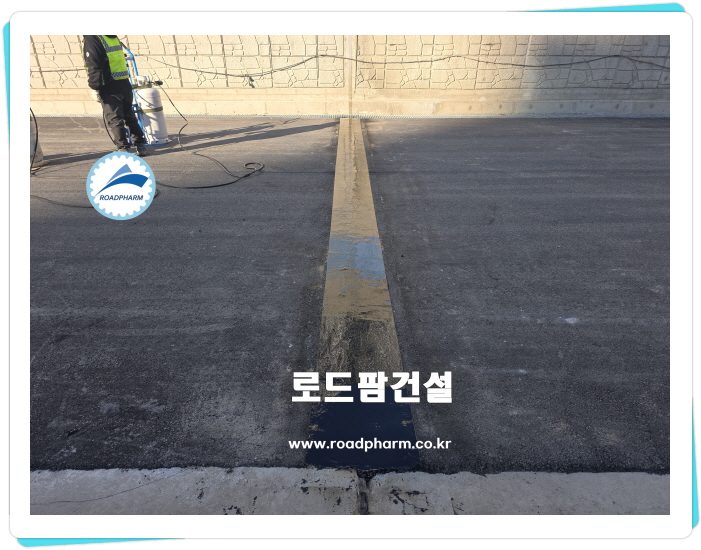

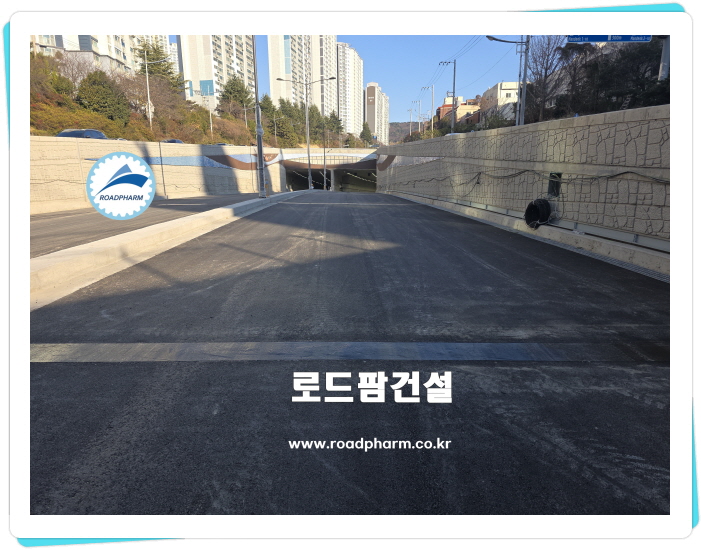

결국 지하차도신축이음은 설계, 자재 선정, 시공, 유지관리까지 모든 단계가 유기적으로 연결된 기술 요소입니다. 어느 한 단계라도 소홀히 하면 전체 성능이 저하될 수 있으며, 반대로 각 단계가 체계적으로 관리될 경우 지하차도의 내구성과 주행 안전성은 눈에 띄게 향상됩니다. 지하차도조인트 역시 단순한 마감 요소가 아닌, 구조물과 차량을 동시에 보호하는 핵심 장치로 인식하실 필요가 있습니다. 이러한 관점에서 지하차도신축이음과 지하차도조인트를 바라보신다면, 보다 합리적이고 장기적인 시설 관리가 가능해질 것입니다.(이번 지하차도신축이음 현장은 부산시 지하차도조인트 신설 시공현장입니다)
끝까지 긴 글을 차분히 읽어 주셔서 진심으로 감사드립니다. 이 글이 지하차도신축이음과 지하차도조인트를 이해하는 데 조금이나마 도움이 되셨기를 바라며, 앞으로도 현장에서 바로 적용할 수 있는 실질적인 정보로 다시 찾아뵙겠습니다.
#지하차도신축이음 #지하차도조인트 #지하차도주행면신축이음
