지하차도신축이음과 지하차도조인트의 구조 및 시공 방법
- 2026-10-11 15:31:54
지하차도는 도심 교통의 원활한 흐름을 확보하고 도로의 입체적인 연결을 가능하게 하는 중요한 기반시설입니다. 지하차도는 일반 도로와 달리 지반의 영향, 차량 통행에 따른 반복하중, 온도 변화, 지하수 및 우수 유입 등 다양한 환경적 조건을 고려하여 설계하고 시공해야 합니다.
특히 지하차도 구조물의 연결부에 설치되는 지하차도신축이음과 지하차도조인트는 구조물의 변위를 수용하고 연결부의 기능을 유지하는 중요한 요소입니다. 신축이음부가 적절하게 시공되지 않으면 균열이나 누수, 포장면 손상 등이 발생할 수 있으며, 장기적으로는 구조물의 유지관리에도 영향을 미칠 수 있습니다.
따라서 지하차도신축이음은 단순히 구조물 사이의 틈을 메우는 작업이 아니라 구조적 안정성과 방수 성능, 차량 주행의 안전성까지 종합적으로 고려해야 하는 전문적인 시공 분야라고 할 수 있습니다.
지하차도신축이음과 지하차도조인트의 기본 구조
지하차도신축이음은 콘크리트 구조물의 온도 변화와 건조수축, 크리프, 부등침하 등으로 발생할 수 있는 상대적인 움직임을 고려하여 설치하는 연결부입니다. 지하차도조인트는 이러한 이음부에 적용되는 장치나 구성 요소를 의미하며, 현장에서는 두 용어를 유사한 의미로 사용하는 경우도 있습니다.
지하차도는 구조 형식과 시공 조건에 따라 일정한 구간에 이음부가 형성될 수 있습니다. 이러한 연결부에는 구조물의 움직임을 허용하면서 외부 수분의 침투를 억제할 수 있는 적절한 신축이음 구조가 필요합니다.
일반적으로 지하차도조인트는 설계 조건에 따라 이음 간격, 탄성 충전재, 실링재, 방수 구성재 및 보호 구조 등으로 구성될 수 있습니다. 차량이 직접 통행하는 구간에서는 반복적인 차량 하중과 충격에 대응할 수 있도록 표면의 평탄성과 내구성도 함께 검토해야 합니다.
특히 지하차도 내부는 배수 조건과 지하수의 영향을 받을 수 있으므로 신축이음부의 방수 성능이 중요합니다. 구조물의 변위를 충분히 수용하지 못하거나 이음부의 밀착성이 부족하면 연결부를 통해 수분이 침투할 가능성이 높아집니다.
따라서 지하차도신축이음의 구조를 결정할 때에는 예상 변위량, 이음부 폭, 차량 통행 조건, 방수 요구 성능 및 향후 유지관리 가능성 등을 종합적으로 검토해야 합니다.
지하차도조인트의 주요 기능과 적용 특성
지하차도조인트의 기본적인 역할은 구조물 사이에서 발생하는 상대 변위를 안정적으로 수용하는 것입니다. 콘크리트 구조물은 외부 온도와 환경 변화에 따라 미세하게 팽창하거나 수축하며, 이러한 움직임이 구속될 경우 연결부에 응력이 집중될 수 있습니다.
신축이음은 이러한 변형을 고려하여 구조물의 불필요한 손상을 줄이는 데 도움을 줍니다.
또한 지하차도신축이음은 연결부의 누수를 방지하거나 최소화하는 역할을 합니다. 지하차도는 지상 구조물과 달리 지하수와 토압, 배수 조건의 영향을 받기 때문에 이음부를 통한 수분 유입에 주의해야 합니다.
수분이 지속적으로 침투하면 콘크리트의 열화와 철근 부식 위험이 증가할 수 있으며, 장기적으로 유지보수 비용이 높아질 수 있습니다. 따라서 이음부의 방수 성능을 확보하고 주변 방수층과의 연속성을 유지하는 것이 중요합니다.
차량이 통행하는 지하차도 구간에서는 주행 안정성 역시 중요한 검토 사항입니다. 지하차도조인트의 표면에 단차가 발생하거나 충전재가 탈락하면 차량 통행 시 충격과 소음이 발생할 수 있습니다.
이러한 문제를 예방하기 위해서는 신축이음부의 구조적 특성뿐 아니라 시공 후 마감 상태와 주변 포장면의 연결 상태까지 세밀하게 관리해야 합니다.
지하차도신축이음의 시공 방법과 주요 절차
지하차도신축이음 시공은 현장 구조와 적용 공법에 따라 세부적인 차이가 있지만, 일반적으로 기존 이음부 상태 확인과 바탕면 정리, 이음부 구성재 설치, 충전 및 마감, 품질 확인의 순서로 진행됩니다.
시공에 앞서 가장 먼저 확인해야 할 사항은 이음부의 구조적 상태입니다. 설계도서와 현장 조건을 비교하여 이음 간격과 깊이, 예상 변위량, 주변 콘크리트의 건전성 등을 확인해야 합니다.
기존 지하차도의 보수공사라면 손상된 충전재나 실링재를 제거하고 이음부 내부에 남아 있는 이물질을 충분히 정리해야 합니다. 이 과정에서 주변 콘크리트가 손상되었거나 균열이 발생한 부분은 상태에 맞는 보수 방법을 검토해야 합니다.
바탕면 정리는 지하차도조인트 시공 품질에 직접적인 영향을 미치는 중요한 작업입니다. 이음부 내부에 먼지나 수분, 유분, 불순물이 남아 있으면 적용 재료의 접착력과 밀착성이 저하될 수 있습니다.
따라서 적용 제품의 시공 기준에 맞추어 바탕면을 정리하고 필요한 경우 전용 프라이머를 사용하여 접착 성능을 확보합니다.
이후 설계된 이음부 구조에 따라 백업재, 탄성 충전재, 실링재 또는 별도의 신축이음 장치를 설치합니다. 탄성봉함재 등을 사용하는 공법에서는 재료의 변형 수용 능력과 적용 가능한 이음 폭, 시공 온도 및 재료 특성을 충분히 검토해야 합니다.
충전재를 시공할 때에는 이음부 내부에 공극이 발생하지 않도록 관리하고, 재료가 설계된 위치에 안정적으로 형성되도록 해야 합니다. 특히 실링 방식에서는 재료의 적정 깊이와 접착면 상태, 필요한 경우 백업재를 통한 접착면 조절 등이 중요합니다.
시공이 완료된 이후에는 표면의 평탄성, 충전 상태, 접착 상태 및 주변 포장면과의 연결 상태를 확인해야 합니다.
차량 통행이 이루어지는 구간에서는 적용 재료의 양생 조건과 교통 개방 기준을 준수해야 하며, 방수 성능이 요구되는 부위는 설계 및 시방서에서 정한 검사 방법에 따라 품질을 확인하는 것이 바람직합니다.
지하차도신축이음 시공 시 품질관리의 중요성
지하차도신축이음의 장기적인 성능은 재료의 특성뿐 아니라 실제 시공 과정에서 이루어지는 품질관리에 따라 달라질 수 있습니다.
동일한 재료와 공법을 적용하더라도 이음부의 상태, 바탕면 처리, 시공 환경 및 작업자의 숙련도에 따라 결과에 차이가 발생할 수 있습니다.
특히 지하차도조인트는 외부 수분과 차량 하중, 구조물의 반복적인 움직임에 노출될 수 있으므로 적용 공법의 성능 조건을 정확하게 이해하는 것이 중요합니다.
시공 과정에서는 현장의 온도와 습도, 바탕면의 수분 상태, 재료의 사용 가능 시간 및 양생 조건 등을 확인해야 합니다. 또한 이음부의 실제 움직임이 적용 재료의 허용 변형 범위를 초과하지 않도록 설계 단계부터 충분한 검토가 필요합니다.
지하차도신축이음 주변의 방수층이나 배수시설과 연결되는 부분도 중요한 관리 대상입니다. 신축이음부 자체의 시공 상태가 양호하더라도 주변 방수 구조와 연결이 불완전하면 누수 문제가 발생할 수 있기 때문입니다.
따라서 지하차도조인트 시공은 개별 재료의 설치에만 집중하기보다 구조물 전체의 방수 체계와 유지관리 조건을 함께 고려하여 진행하는 것이 바람직합니다.
지하차도조인트의 유지관리와 내구성 확보
지하차도신축이음은 시공 완료 이후에도 정기적인 점검과 유지관리가 필요한 시설입니다.
장기간 차량이 통행하는 과정에서 충전재의 마모나 탈락, 접착부 손상, 주변 포장면의 균열 등이 발생할 수 있으며, 환경 조건에 따라 재료의 노화가 진행될 수도 있습니다.
따라서 지하차도조인트의 상태를 주기적으로 확인하고 이상이 발견되면 손상 원인과 범위를 검토하여 적절한 보수 방법을 결정해야 합니다.
특히 누수가 발생한 경우에는 단순히 표면을 보수하는 것보다 수분의 유입 경로와 이음부의 변형 상태를 함께 확인하는 것이 중요합니다.
적절한 시기에 유지보수를 실시하면 손상 범위의 확대를 줄이고 구조물의 사용 성능을 보다 안정적으로 유지하는 데 도움이 됩니다.
지하차도신축이음 전문 시공과 로드팜건설
지하차도신축이음과 지하차도조인트는 구조물의 움직임을 수용하면서 방수 성능과 주행 안정성을 확보해야 하는 중요한 시공 부위입니다.
특히 지하차도의 구조 형식과 현장 환경에 따라 요구되는 성능이 달라지므로 설계 조건에 적합한 공법을 선정하고, 시공 과정에서 세밀한 품질관리를 수행하는 것이 중요합니다.

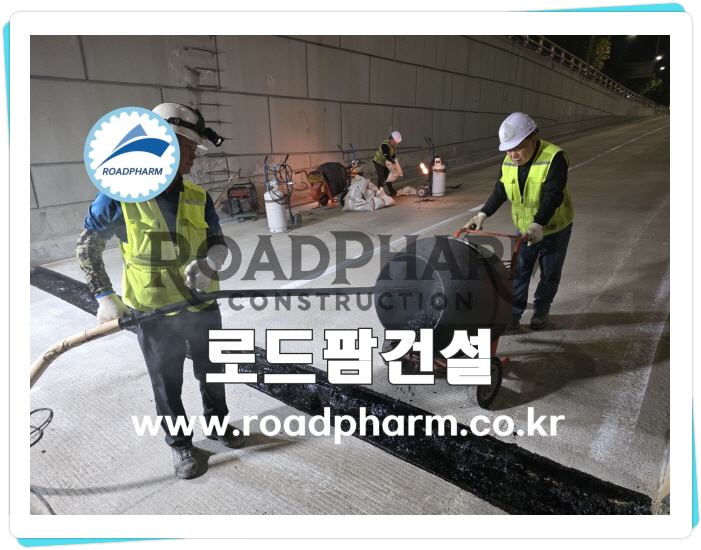

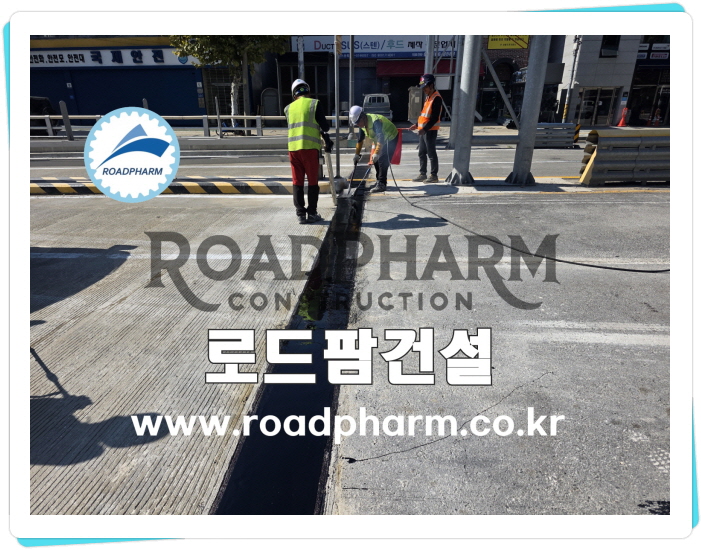

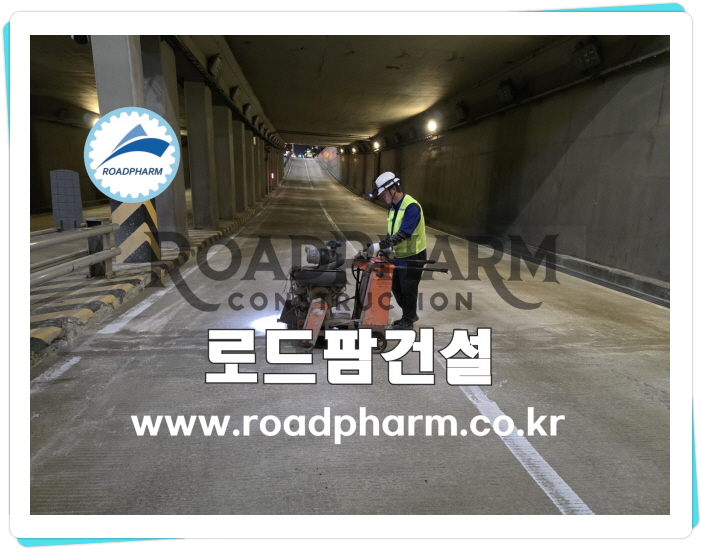

로드팜건설은 도로 및 교량 구조물의 방수와 관련 시공 기술을 바탕으로 현장 조건에 적합한 시공 방법과 품질관리의 중요성을 강조하고 있습니다. 이번 지하차도신축이음 시공 현장은 서울시 지하차도조인트 보수 현장입니다.
앞으로도 지하차도신축이음, 지하차도조인트를 비롯한 도로 구조물의 방수 및 유지관리 분야에서 안정적인 시공 품질과 구조물의 장기적인 내구성 확보를 위해 노력하겠습니다.
#지하치도신축이음 #지하차도조인트 #로드팜
