교량은 차량의 반복적인 통행하중과 강우, 강설, 온도 변화, 제설제 등 다양한 외부 환경에 지속적으로 노출되는 구조물입니다. 이러한 환경에서 교량의 안전성과 장기적인 내구성을 유지하기 위해서는 콘크리트 상판을 보호하는 교면방수와 교량방수의 성능을 안정적으로 확보하고 체계적으로 관리하는 것이 중요합니다.

교면방수는 일반적으로 교량의 콘크리트 상판과 아스팔트 포장층 사이에 방수층을 형성하여 포장 내부로 유입되는 수분이 콘크리트 구조체까지 침투하는 것을 억제하는 공정입니다. 교량방수는 수분과 외부 열화 요인으로부터 교량 구조물을 보호하는 역할을 하며, 교량의 사용환경과 구조적 특성에 따라 적합한 방수 시스템을 적용하는 것이 중요합니다.

교량의 아스팔트 포장은 차량의 주행성과 하중 전달을 담당하지만 장기간 사용하면서 반복적인 교통하중과 온도 변화에 의해 미세한 균열이나 부분적인 손상이 발생할 수 있습니다. 이러한 부분으로 빗물이나 눈이 녹은 물이 유입되면 콘크리트 상판이 지속적으로 수분에 노출될 가능성이 있습니다.

교면방수층은 이러한 수분의 이동을 차단하거나 감소시켜 콘크리트 상판과 내부 철근을 보호하고 교량의 장기적인 내구성을 유지하는 중요한 기능층으로 작용합니다. 특히 겨울철 제설제가 사용되는 환경에서는 염화물 등 외부 열화 인자의 침투를 줄이는 역할도 중요합니다.

교면방수와 교량방수의 성능을 확보하기 위해서는 먼저 콘크리트 바탕면의 상태를 정확하게 확인해야 합니다. 방수재 자체의 성능이 우수하더라도 바탕면에 먼지와 이물질, 레이턴스 등의 취약층이 남아 있거나 표면 상태가 불량하면 안정적인 부착력을 확보하기 어려울 수 있습니다.

따라서 교면방수 시공 전에는 콘크리트 상판의 평탄성과 표면 상태, 균열 및 손상 여부를 확인하고 필요한 바탕면 정리와 보수를 실시해야 합니다. 기존 교량의 포장 보수공사에서는 아스팔트 철거 후 드러나는 기존 방수층과 콘크리트 상판의 상태를 함께 점검하여 현장조건에 적합한 전처리를 진행하는 것이 중요합니다.

교량방수 공법은 교량의 구조와 설계조건, 상판 상태 및 포장 방식에 따라 선정해야 합니다. 대표적으로 도막식 교면방수와 시트식 방수 등이 있으며, 각 공법은 재료의 특성과 시공방법에 따라 서로 다른 장점을 가지고 있습니다.

도막식 교면방수는 방수재를 콘크리트 바탕면에 도포하여 연속적인 방수막을 형성하는 방식으로, 적정한 재료 사용량과 균일한 도막 형성이 중요합니다. 시트식 교량방수는 일정한 규격의 방수재를 부착하는 방식으로, 시트의 이음부와 단부를 안정적으로 처리하여 방수층의 연속성을 확보해야 합니다.

어떤 공법을 적용하더라도 교면방수의 핵심은 콘크리트와의 부착성, 방수층의 수밀성 및 연속성, 상부 아스팔트 포장과의 적합성을 종합적으로 확보하는 것입니다.

특히 교량 상판은 차량의 반복적인 하중과 진동을 받기 때문에 방수층이 콘크리트 바탕면에 안정적으로 부착되어야 하며, 포장층과도 적절한 결합 상태를 유지할 수 있어야 합니다. 방수층의 부착상태가 불량하면 방수 성능뿐만 아니라 포장층의 장기적인 안정성에도 영향을 줄 수 있습니다.

교면방수 시공에서는 배수구 주변과 교량 단부, 연석 인접부 및 구조물이 연결되는 부분에 대한 세밀한 관리도 필요합니다. 이러한 부위는 일반적인 평면부보다 시공이 복잡하고 방수층의 연속성이 저하되기 쉬우므로 누락이나 손상이 발생하지 않도록 주의해야 합니다.

또한 교량방수는 배수시설과 함께 관리되어야 합니다. 교량 상부에 유입된 물이 원활하게 배출되지 않으면 포장과 방수층이 장시간 수분에 노출될 수 있습니다. 따라서 교면의 구배와 배수시설의 상태를 확인하고 방수층이 배수구 주변까지 안정적으로 연결되도록 관리하는 것이 중요합니다.

교면방수의 성능은 시공 당시의 기상조건에도 영향을 받을 수 있습니다. 기온과 강우, 습도, 바탕면의 수분 상태 등은 방수재의 부착과 도막 형성에 영향을 줄 수 있으므로 적용되는 방수재의 시공기준에 적합한 환경을 확보해야 합니다.

방수층이 완성된 이후에는 상부 아스팔트 포장공정에서 손상되지 않도록 보호해야 합니다. 작업 장비와 차량의 이동으로 방수층이 긁히거나 국부적으로 손상될 수 있으므로 포장 전에 방수층의 상태를 확인하고 이상이 발견된 부분은 적절하게 보완해야 합니다.

교면방수는 포장 완료 후 외부에서 직접 확인하기 어려운 공정이므로 최초 시공 단계에서 충분한 품질을 확보하는 것이 특히 중요합니다. 바탕면 처리부터 방수층 형성, 취약부 시공, 포장 전 점검까지 전체 과정을 체계적으로 관리해야 안정적인 방수 성능을 기대할 수 있습니다.

기존 교량의 유지관리에서도 교면방수와 교량방수의 상태를 함께 살펴야 합니다. 노후된 아스팔트 포장을 철거하는 경우에는 기존 방수층의 손상 여부와 콘크리트 상판의 상태를 확인하고 필요한 보수와 방수층 복구를 검토하는 것이 바람직합니다.

교량의 장기적인 내구성은 콘크리트 자체의 품질뿐만 아니라 포장과 방수, 배수 및 지속적인 유지관리가 함께 이루어질 때 확보할 수 있습니다. 특히 수분과 염화물 등의 침투를 줄이는 교면방수는 구조물의 열화를 예방하고 유지관리 효율을 높이는 데 중요한 역할을 담당합니다.

로드팜건설은 교면방수 및 교량방수 시공에서 교량 상판의 상태와 현장조건을 고려하여 적합한 방수공법을 검토하고, 바탕면 처리부터 방수층 형성, 세부 취약부 시공 및 포장 전 점검까지 기본적인 품질관리를 중요하게 생각하고 있습니다.

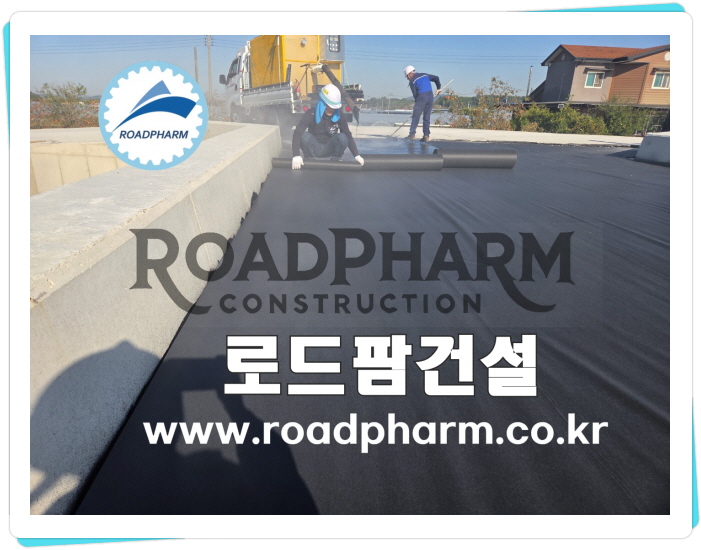

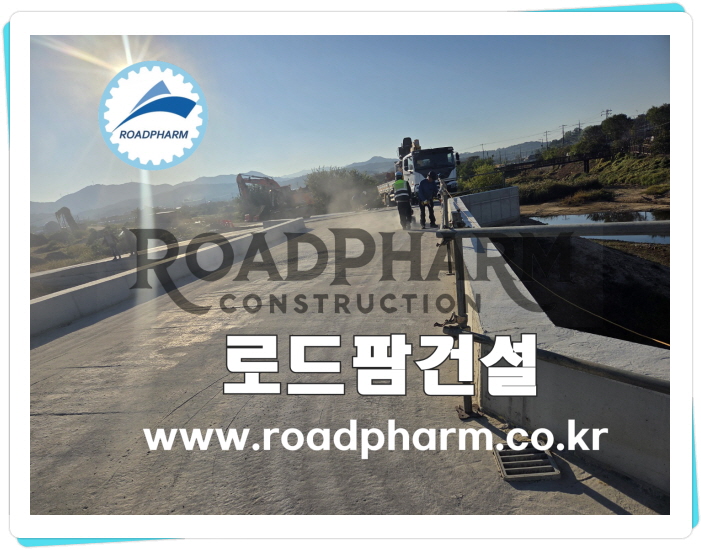

교량마다 구조와 사용환경이 서로 다른 만큼 실제 현장조건에 적합한 시공방법을 적용하는 것이 중요합니다. 로드팜건설은 교면방수와 교량방수 시공 경험을 바탕으로 안정적인 방수 성능과 교량의 장기적인 내구성 확보를 위한 시공관리에 중점을 두고 있습니다.(이번 교면방수 현장은 충남 논산시 교량방수 시공 현장입니다)

결론적으로 교면방수와 교량방수의 성능 확보와 관리는 콘크리트 상판을 수분과 외부 열화 요인으로부터 보호하고 교량의 내구성을 유지하기 위한 중요한 과정입니다.

이를 위해서는 적합한 방수재와 공법을 선정하고 바탕면의 상태를 정확하게 관리하며, 균일하고 연속적인 방수층을 형성해야 합니다. 또한 시공 이후에도 포장과 배수시설의 상태를 함께 점검하고 필요한 유지보수를 실시하는 것이 중요합니다.

교면방수와 교량방수는 완공 후 눈에 잘 드러나지 않지만 교량의 장기적인 성능을 뒷받침하는 중요한 보호공정입니다. 정확한 시공과 체계적인 품질관리, 지속적인 유지관리가 함께 이루어질 때 교량 구조물을 보다 안정적으로 보호하고 장기적인 내구성을 확보할 수 있습니다. #교면방수 #교량방수 #로드팜
