시공사진

교량은 장기간 차량의 반복하중을 받는 동시에 강우와 적설, 온도 변화, 동결과 융해, 제설제 등 다양한 외부 환경에 지속적으로 노출되는 구조물입니다. 특히 차량이 직접 통행하는 교량 상판은 이러한 영향을 가장 먼저 받는 부분으로, 콘크리트 상판의 건전성을 오랫동안 유지하기 위해서는 포장뿐만 아니라 적절한 방수체계를 함께 확보하는 것이 중요합니다.

교면방수는 교량 상판 콘크리트와 상부 포장 사이에 방수층을 형성하여 물과 외부 열화인자가 콘크리트 내부로 침투하는 것을 억제하는 공정입니다. 시공이 완료되면 대부분 포장 아래에 위치하기 때문에 외부에서는 쉽게 확인할 수 없지만, 교량의 장기적인 내구성과 유지관리 측면에서는 중요한 역할을 담당합니다.

교량 상부에 시공되는 아스팔트 포장은 차량의 원활한 주행과 하중 전달에 필요한 구조이지만 포장 자체만으로 장기간 완전한 방수기능을 유지하기는 어렵습니다. 차량 통행과 온도 변화가 반복되면 포장에 미세한 균열이나 국부적인 변형이 발생할 수 있으며, 시간이 지나면서 이러한 부분을 통해 빗물이나 융설수가 포장 하부로 이동할 가능성이 있습니다.

포장 아래로 이동한 수분이 상판 콘크리트에 지속적으로 도달하면 구조물의 내구성에 불리한 환경이 형성될 수 있습니다. 특히 겨울철 제설제가 사용되는 교량에서는 물과 함께 염화물이 이동할 가능성이 있으므로 상판으로 유입되는 수분을 줄이는 것이 중요합니다. 교면방수는 이러한 침투경로를 차단하여 콘크리트와 내부 철근을 보호하는 일차적인 방어층으로 기능합니다.

교면방수의 역할은 단순히 물을 차단하는 데만 있는 것은 아닙니다. 상판 콘크리트가 반복적으로 습윤되는 환경을 줄이고 외부 열화인자의 침투를 억제함으로써 콘크리트의 건전한 상태를 유지하는 데 도움을 줍니다. 결과적으로 교량 상판의 손상 가능성을 낮추고 장기적인 유지관리 부담을 줄이는 데 기여할 수 있습니다.

교면방수에서 중요한 성능 가운데 하나는 방수층의 연속성입니다. 넓은 상판 중앙부가 양호하게 시공되더라도 배수구와 연석, 교량 단부, 신축이음장치 주변 등에서 방수층이 끊기거나 마감이 불완전하면 해당 부분이 수분의 이동경로가 될 수 있습니다.

따라서 실제 시공에서는 넓은 면적을 빠르게 시공하는 것보다 구조가 달라지는 세부구간을 얼마나 정확하게 처리하느냐가 중요합니다. 배수구 주변과 연석 접합부, 단부와 구조물 연결부 등은 물이 집중되거나 방수층의 연속성이 저하되기 쉬운 곳이므로 현장조건에 적합한 세밀한 시공이 필요합니다.

방수층과 콘크리트 상판 사이의 부착성도 교량 내구성과 밀접한 관계가 있습니다. 방수재가 상판에 안정적으로 부착되기 위해서는 시공 전 바탕면을 적절하게 준비해야 합니다. 콘크리트 표면에 레이턴스와 먼지, 유분, 약해진 콘크리트 또는 기존 재료의 잔재가 남아 있으면 방수층의 접착성능을 저하시킬 수 있습니다.

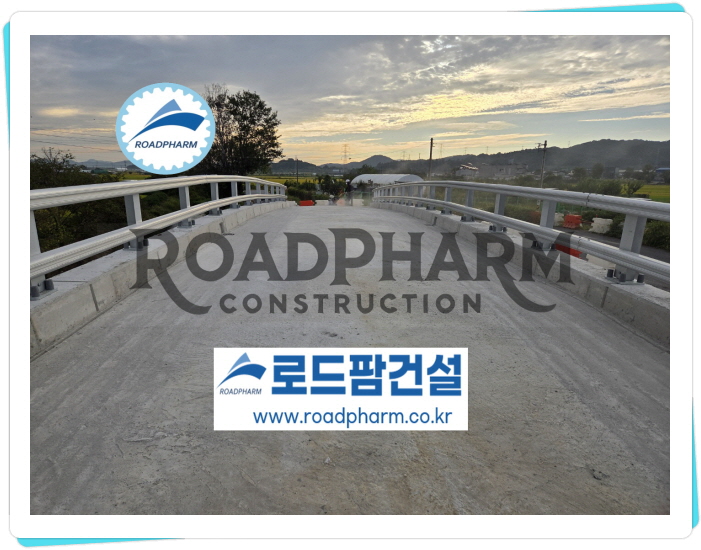

이 때문에 교면방수는 방수재를 적용하기 전에 상판의 상태를 확인하는 과정부터 중요합니다. 균열이나 파손부가 있다면 필요한 보수를 선행하고 표면의 불건전한 부분과 이물질을 제거하여 방수재가 안정적으로 부착될 수 있는 바탕을 확보해야 합니다.

특히 기존 교량의 재포장이나 보수공사에서는 포장 철거 후 나타나는 상판의 실제 상태를 면밀하게 확인할 필요가 있습니다. 기존 방수층의 손상이나 잔존 상태, 콘크리트 균열과 박리, 국부적인 열화 등을 확인하고 필요한 부분을 보수한 뒤 새로운 방수층을 구성하는 것이 장기적인 품질 확보에 유리합니다.

교면방수에는 현장조건과 요구성능에 따라 도막형, 시트형, 침투형 등 여러 방식이 적용될 수 있습니다. 각 공법은 방수층을 형성하는 원리와 시공특성이 다르기 때문에 특정 공법을 일률적으로 적용하기보다는 교량의 구조와 상판 상태, 포장방식, 교통환경, 시공기간 등을 종합적으로 고려하여 적합한 방법을 선정하는 것이 중요합니다.

도막식 교면방수는 방수재를 상판에 도포하여 연속적인 방수막을 형성하는 방식으로, 복잡한 형상의 구간에도 비교적 유연하게 적용할 수 있습니다. 이 경우 방수재의 균일한 도포와 적절한 두께 확보, 바탕면과의 접착상태 및 충분한 경화가 중요합니다.

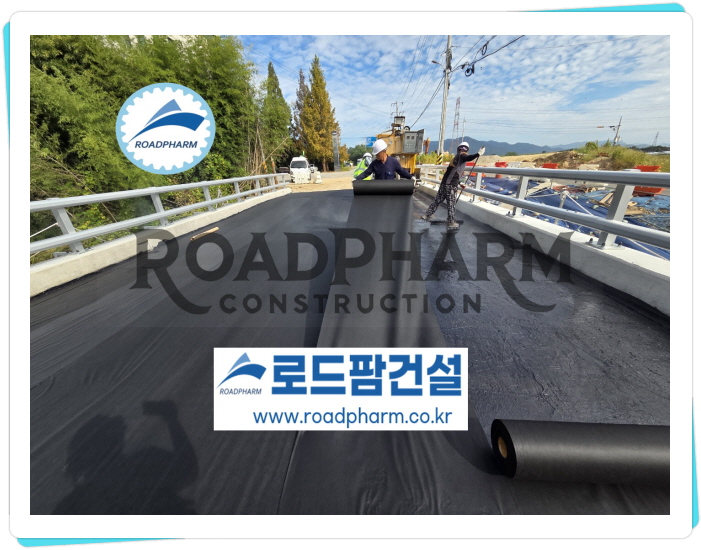

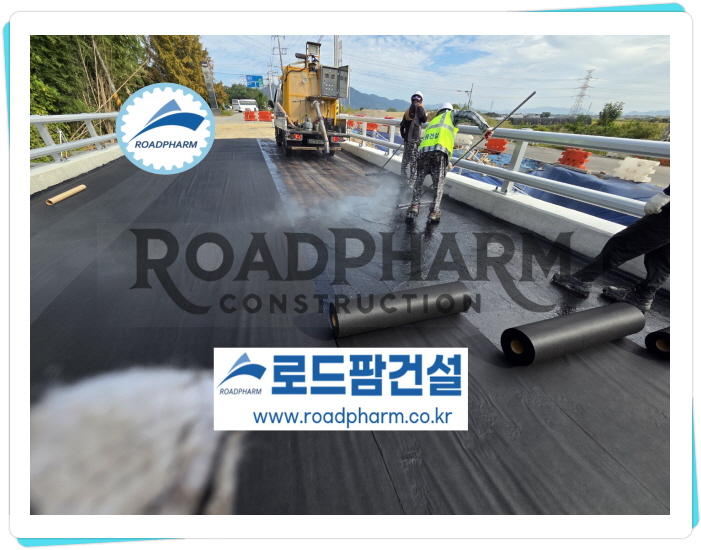

시트형 교면방수는 일정한 형태로 제작된 방수재를 상판에 설치하는 방식으로, 시트 자체의 품질뿐 아니라 겹침부와 끝단의 연결상태가 중요합니다. 침투형 공법은 콘크리트의 표면과 미세공극을 활용하여 수분 이동을 억제하는 방식이므로 바탕 콘크리트의 상태와 적용조건을 충분히 검토해야 합니다.

어떤 공법을 적용하더라도 교면방수에서 가장 중요한 것은 재료의 특성을 실제 현장조건에 맞게 구현하는 것입니다. 성능이 우수한 재료를 사용하더라도 바탕면 처리가 불충분하거나 시공조건을 지키지 않으면 기대한 성능을 확보하기 어렵습니다.

방수와 배수의 관계도 중요합니다. 교량 상판으로 유입된 물은 방수층에서 차단하는 것과 동시에 배수시설을 통해 원활하게 외부로 배출되어야 합니다. 상판의 경사와 포장구배, 배수구 위치와 상태를 함께 관리하여 특정 구간에 물이 장시간 머물지 않도록 하는 것이 바람직합니다.

최근에는 집중호우와 고온 등 다양한 기후환경에 대응한 교량 유지관리의 중요성도 높아지고 있습니다. 짧은 시간에 많은 강우가 집중되면 배수시설의 역할이 더욱 중요해지고, 여름철 높은 표면온도와 겨울철 반복되는 온도 변화는 포장과 방수층에도 영향을 줄 수 있습니다. 따라서 교면방수는 해당 교량이 실제로 경험하는 환경조건을 충분히 고려하여 계획하고 시공해야 합니다.

방수층이 완성된 이후의 관리도 중요합니다. 포장공사를 진행하는 과정에서 장비 이동이나 자재 운반으로 방수층이 손상되지 않도록 보호해야 하며, 포장 전에 방수층의 상태를 다시 확인하여 손상이나 시공결함이 발견되면 필요한 보수를 실시해야 합니다.

교면방수층은 포장 완료 후 직접 확인하기 어렵기 때문에 시공단계에서의 품질관리가 특히 중요합니다. 바탕면 준비부터 방수재 적용, 상세부 처리, 양생과 포장 전 확인까지 각 공정의 품질을 단계적으로 관리해야 장기적으로 안정적인 성능을 기대할 수 있습니다.

교량의 내구성은 특정 재료 하나만으로 결정되지 않습니다. 콘크리트 상판과 방수층, 포장층, 배수시설이 서로 연계되어 정상적으로 기능할 때 구조물의 전체적인 보호성능도 높아집니다. 이러한 관점에서 교면방수는 단독으로 존재하는 공정이 아니라 교량 상부 보호체계를 구성하는 중요한 요소라고 할 수 있습니다.

또한 교량을 장기간 관리한다는 관점에서는 초기 공사비뿐 아니라 향후 유지관리까지 함께 고려해야 합니다. 방수층의 품질이 충분하지 않아 조기에 문제가 발생하면 포장 철거와 방수층 보수, 재포장 등 추가적인 공정이 필요할 수 있습니다. 반대로 처음부터 현장에 적합한 방수공법을 선정하고 안정적인 시공품질을 확보한다면 향후 보수 부담을 줄이는 데 도움이 될 수 있습니다.

결국 교면방수의 핵심은 상판으로 이동하는 수분과 외부 열화인자를 효과적으로 억제하고 그 성능을 장기간 유지하는 데 있습니다. 이를 위해서는 건전한 바탕면 확보와 적합한 공법 선정, 방수층의 연속성과 부착성 확보, 취약부의 세밀한 마감, 배수시설과의 연계, 후속 포장공정에서의 방수층 보호가 함께 이루어져야 합니다.

교량은 완공 이후 수십 년 동안 지속적으로 사용되는 사회기반시설입니다. 따라서 시공 당시에는 포장 아래에 가려지는 작은 공정처럼 보이더라도 장기적인 구조물 관리의 관점에서는 그 역할을 충분히 고려할 필요가 있습니다. 교면방수의 기본 원리를 정확하게 이해하고 현장조건에 맞는 시공과 품질관리를 실시하는 것은 교량 상판을 보호하고 구조물의 안정적인 사용환경을 유지하기 위한 중요한 과정입니다. 이번 교면방수 시공현장은 전남광주통합특별시 현장입니다. 로드팜은 경기도 부터 경남 등 전국 전지역 특가 시공을 진행하고 있습니다.

로드팜건설은 교면방수를 단순한 방수재 시공으로 접근하기보다 교량 상판의 상태와 현장조건, 배수와 포장공정의 연계성을 함께 살펴보는 것을 중요하게 생각합니다. 바탕면부터 상세부, 방수층과 포장의 연결까지 각각의 과정이 안정적으로 이어질 때 교면방수가 요구하는 본래의 기능도 제대로 구현될 수 있습니다.

앞으로도 교량의 내구성과 품질 향상을 위해 현장에서 확인해야 할 기본적인 사항을 충실하게 살피고, 실제 구조물의 조건을 고려한 시공과 품질관리를 통해 안정적인 교량 유지관리에 도움이 될 수 있도록 노력하겠습니다.

#교면방수 #로드팜
